Стандарден и паметен туторијал за жици од 8S BMS

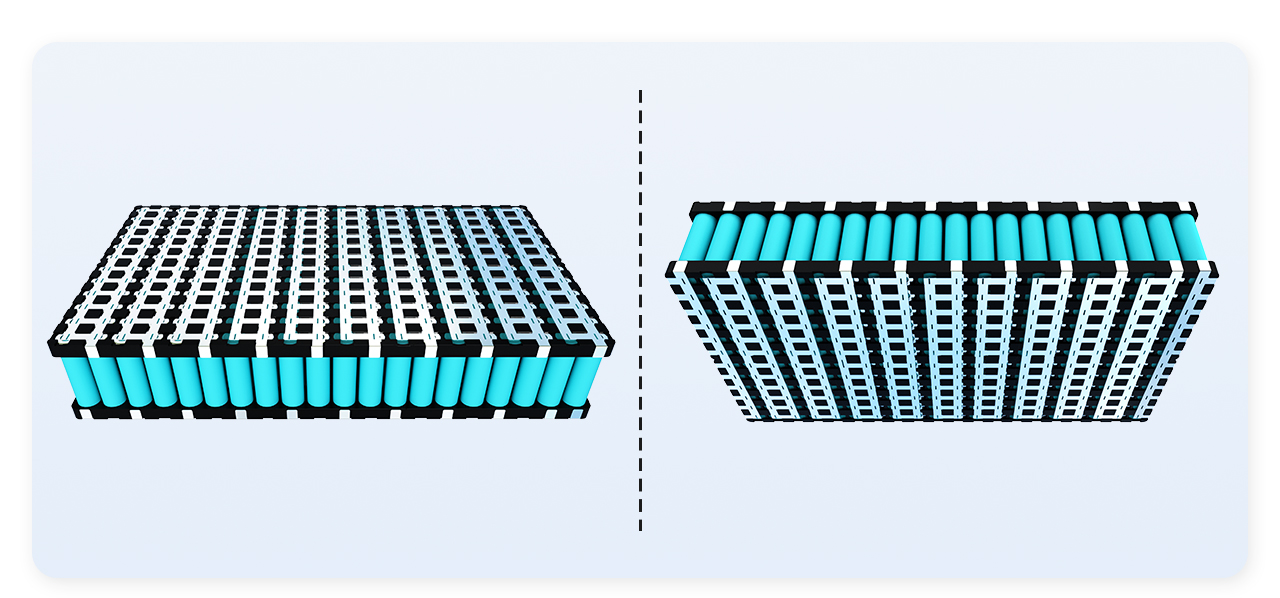

ЗеметеА 20 Серија и 12 паралелни 18650 батерии како пример

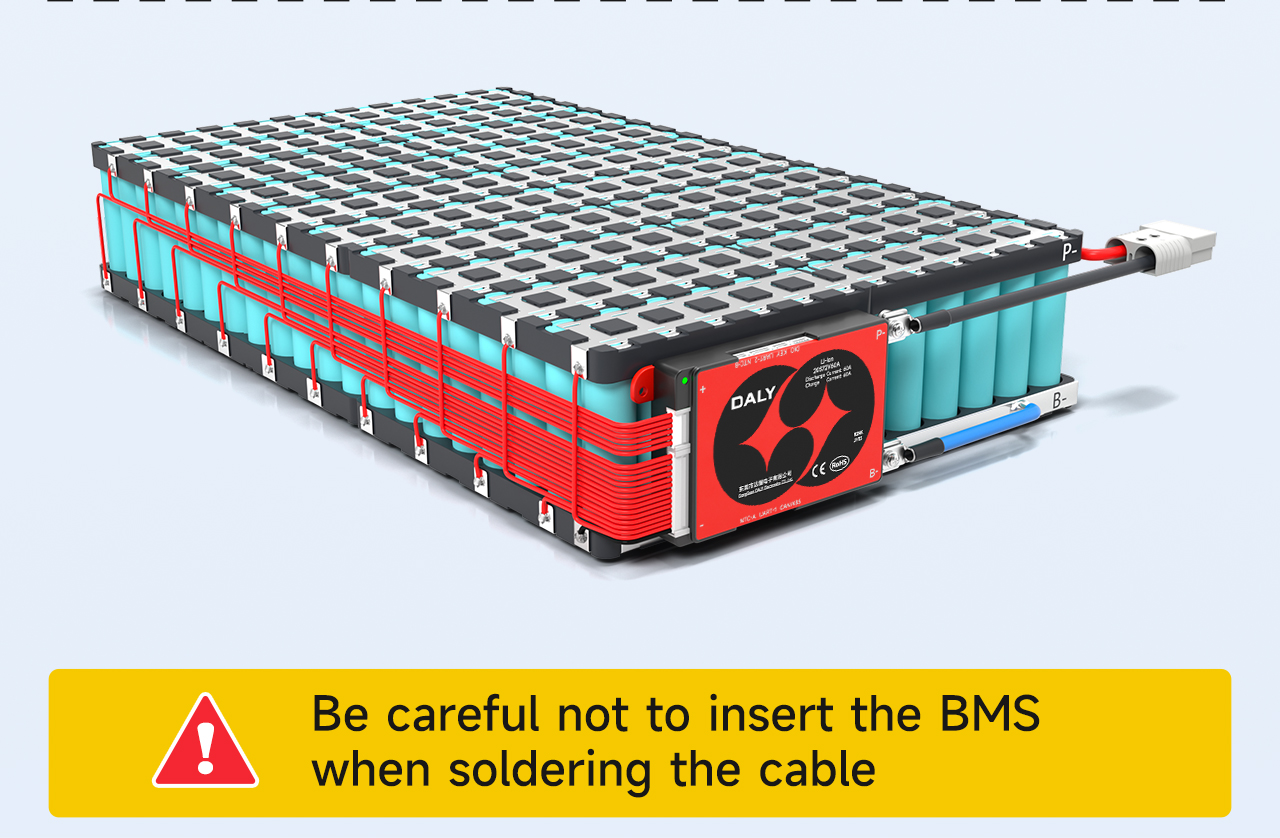

Бидете внимателни да не ја вметнувате заштитната табла при лемење на кабелот
Ⅰ. Означете го редоследот на линиите за земање мостри

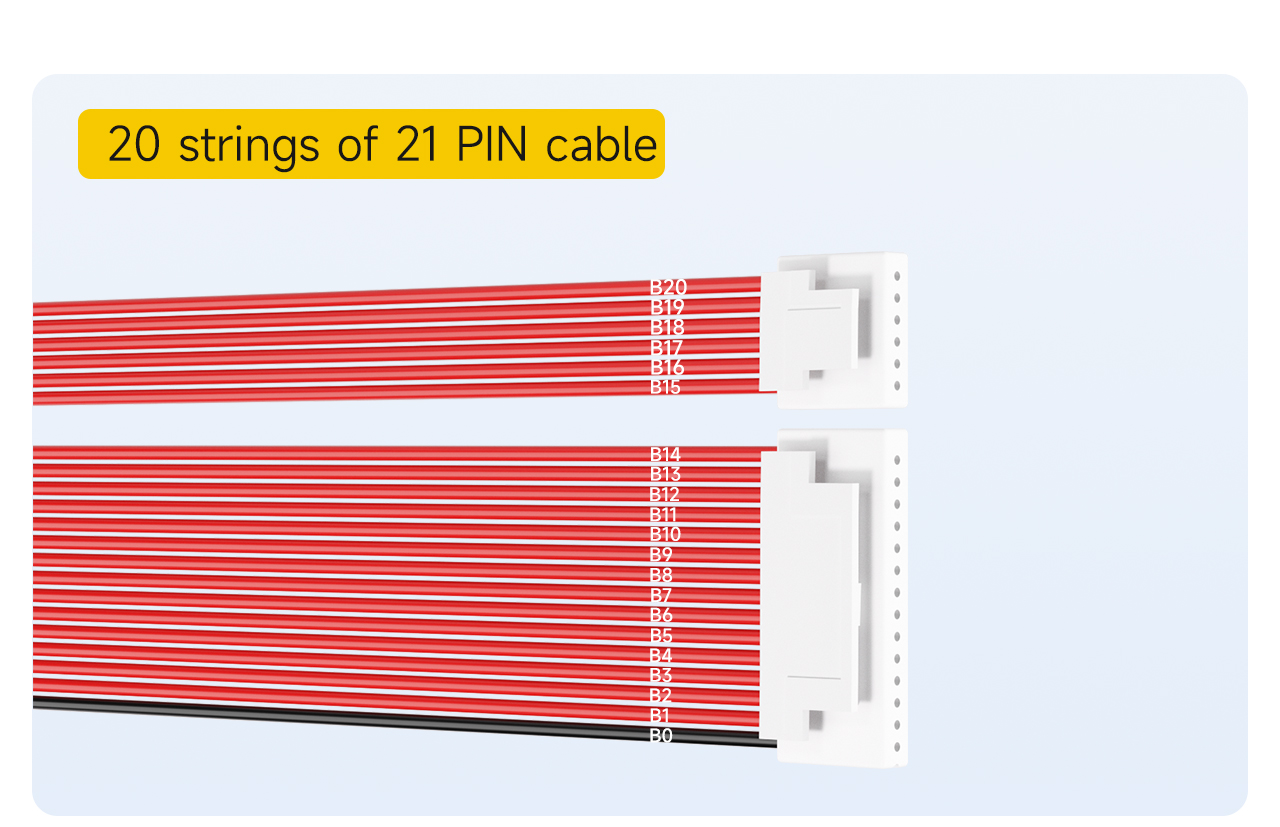

20 жици на21Пин кабел
Белешка: Стандардниот кабел за земање мостри за20-Конфигурацијата на таблата за заштита на струја е21Игла.

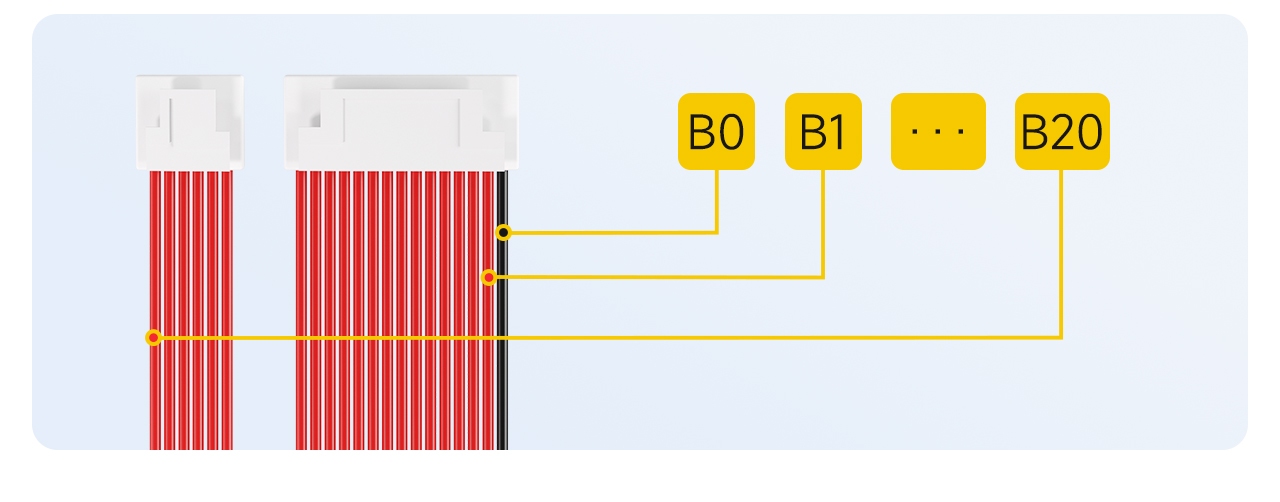

1. Означете го црниот кабел како B0.
2 Првиот црвен кабел до црниот кабел е означен како Б1
... (и така натаму, обележано последователно)
21. До последниот црвен кабел, означен како б20.
Ⅱ. Означете го редоследот на точките за заварување на батеријата
Најдете ја позицијата на соодветната точка на заварување на кабелот, прво обележете ја положбата на соодветната точка на батеријата

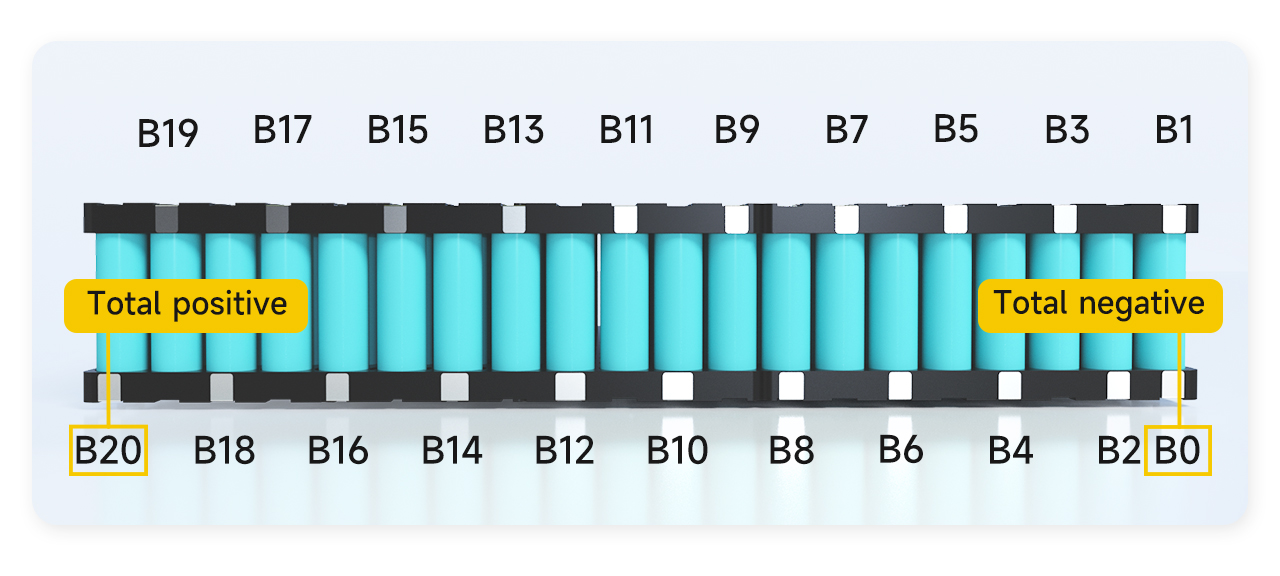

1. Вкупниот негативен пол на батеријата е обележан како Б0
2. Врската помеѓу позитивниот пол на првата низа батерии и негативниот пол на втората низа батерии е означена како Б1
3. Врската помеѓу позитивниот пол на втората низа батерии и негативниот пол на третата низа батерии е означена како Б2
... (и така натаму)
20. Врската помеѓу позитивниот пол на19Низата на батеријата и негативниот пол на20Низата на батеријата е означена како б19.
21. Позитивната електрода на 20 -тата жица на батеријата е означена како Б20.
Забелешка: Бидејќи батеријата има вкупно 20 жици, Б20 е исто така вкупниот позитивен пол на акумулаторот. Ако Б20 не е вкупната позитивна фаза на батеријата, докажува дека редоследот на обележување е погрешен и мора повторно да се провери и обележува.

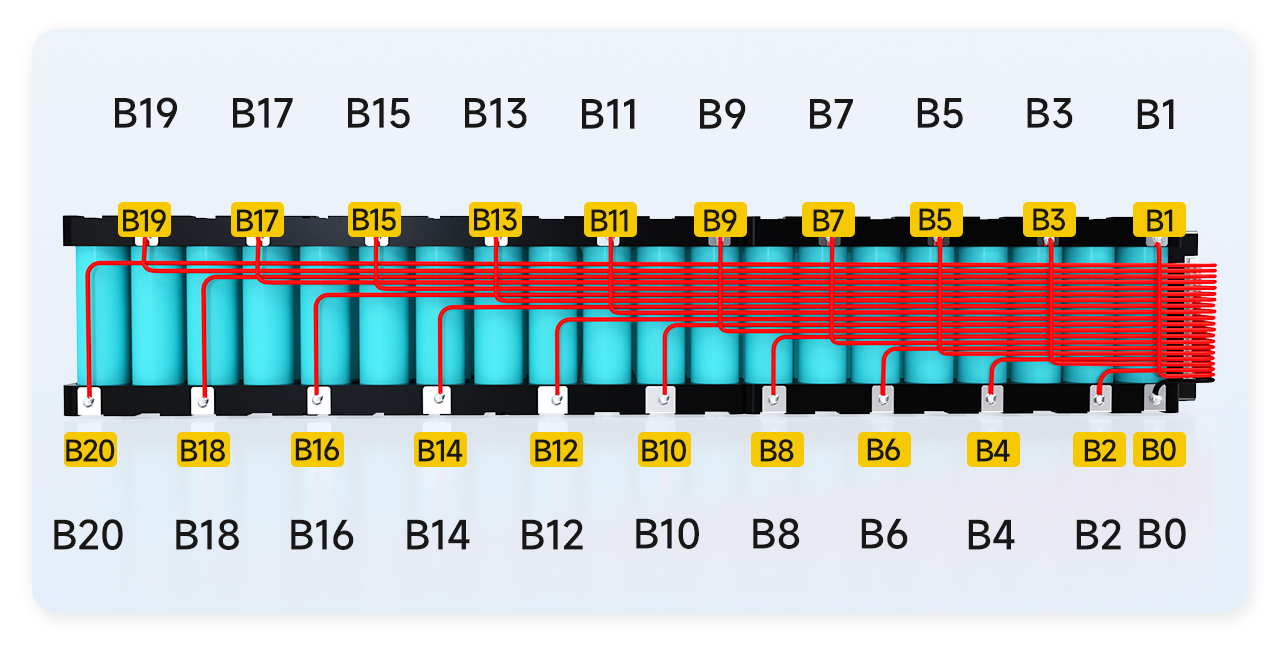

Ⅲ. Лемење и жици
1. Б0 на кабелот е залепен на позицијата Б0 на батеријата.
2. Кабелот Б1 е залепен на позицијата Б1 на батеријата.
... (и така натаму, заварување во низа)
21. Кабелот Б20 е залепен на позицијата Б20 на батеријата.
Ⅳ. Напон за откривање

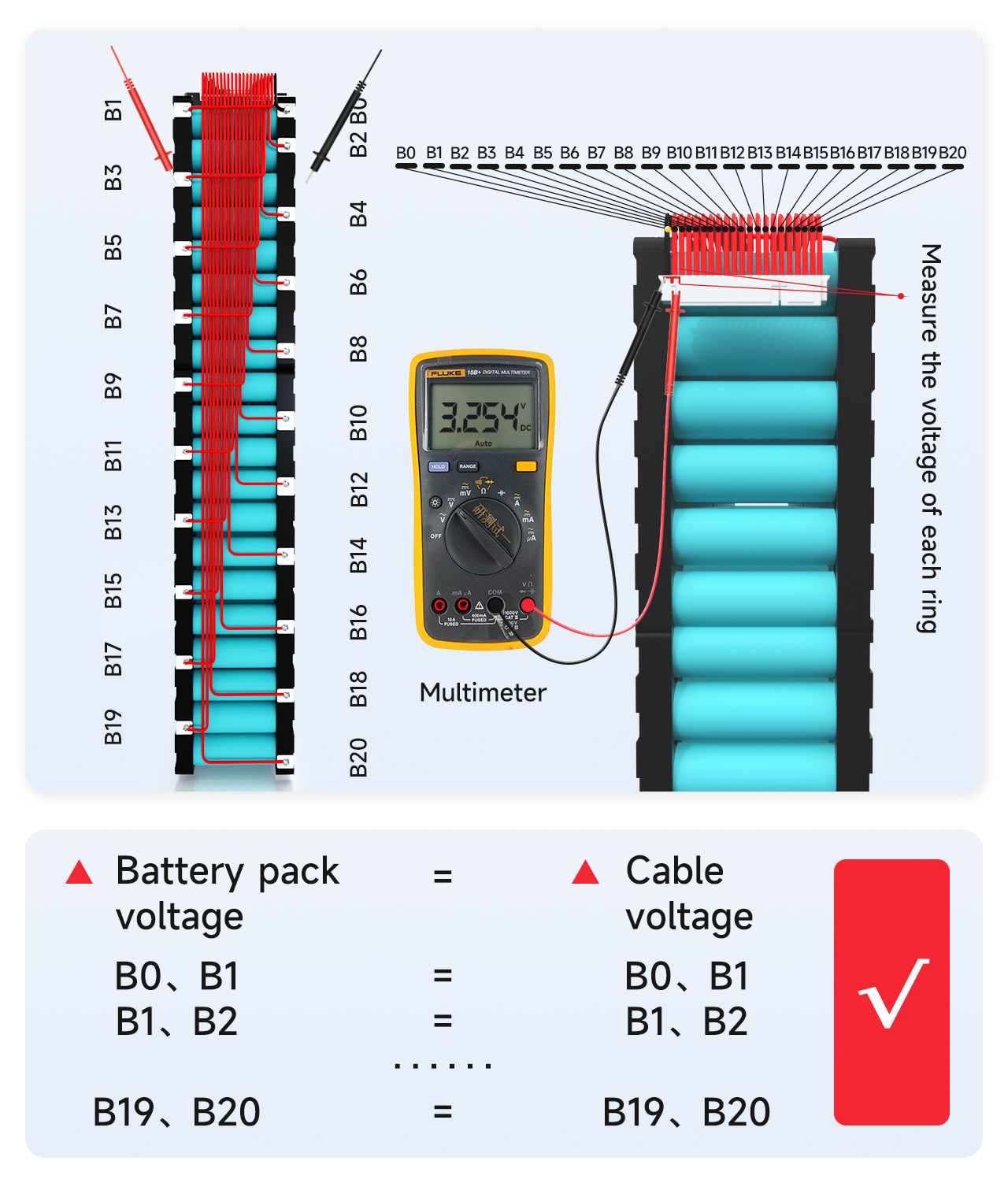

Измерете го напонот помеѓу соседните кабли со мултиметар за да потврдите дека точниот напон се собира од каблите.
1. Измерете дали напонот на кабелот Б0 до Б1 е еднаков на напонот на батеријата Б0 до Б1. Ако е еднакво, докажува дека колекцијата на напон е точна. Ако не, докажува дека линијата за собирање е слабо заварена, а кабелот треба повторно да се заварува. По аналогија, измерете дали напоните на другите жици се собрани правилно.
2. Разликата на напон на секоја низа не треба да надминува 1V. Ако надминува 1V, тоа значи дека има проблем со жиците и треба да го повторите претходниот чекор за откривање.
Ⅴ. Откривање на квалитетот на Одборот за заштита
! Секогаш проверете дали е откриен точниот напон пред да ја вклучите таблата за заштита!

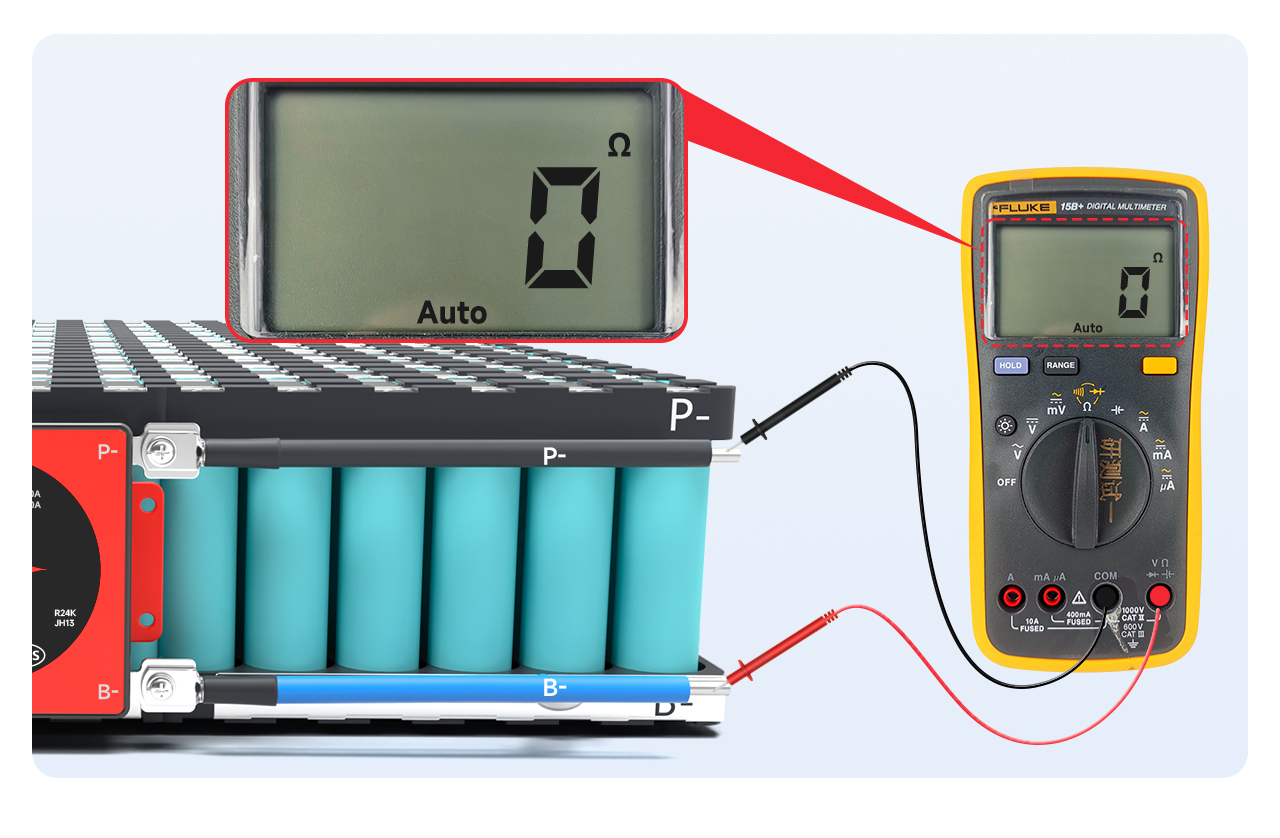

Наместете го мултиметарот на нивото на внатрешна отпорност и измерете ја внатрешната отпорност помеѓу Б- и П-. Ако внатрешниот отпор е поврзан, докажува дека таблата за заштита е добра.
Белешка: Може да ја процените спроводливоста со прегледување на внатрешната вредност на отпорот. Внатрешната вредност на отпорот е 0Ω, што значи спроводливост. Поради грешката на мултиметарот, генерално помалку од 10Ω значи спроводливост; Можете исто така да го прилагодите мултиметарот на зуи. Може да се слушне звучен звук.
Забележете:
1. Заштитната табла со мек прекинувач треба да обрне внимание на спроводливоста на прекинувачот кога прекинувачот е затворен.
2. Ако Одборот за заштита не спроведува, ве молиме запрете го следниот чекор и контактирајте го персоналот за продажба за обработка.
Ⅵ. Поврзете ја излезната линија

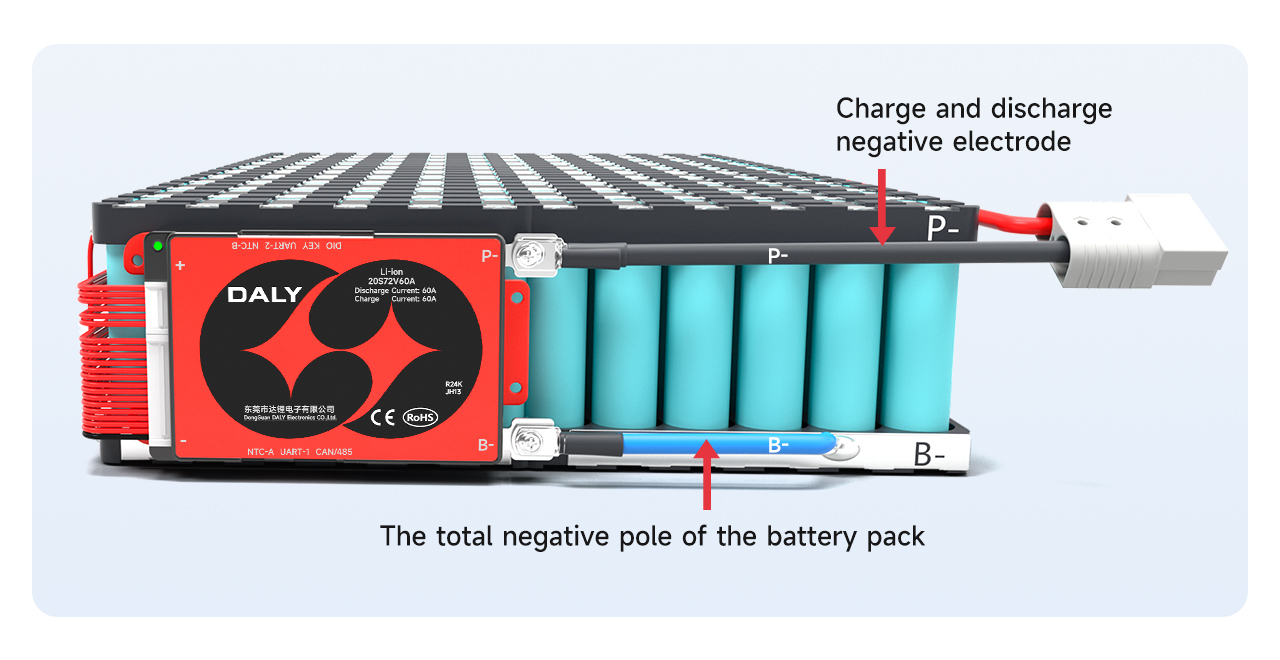

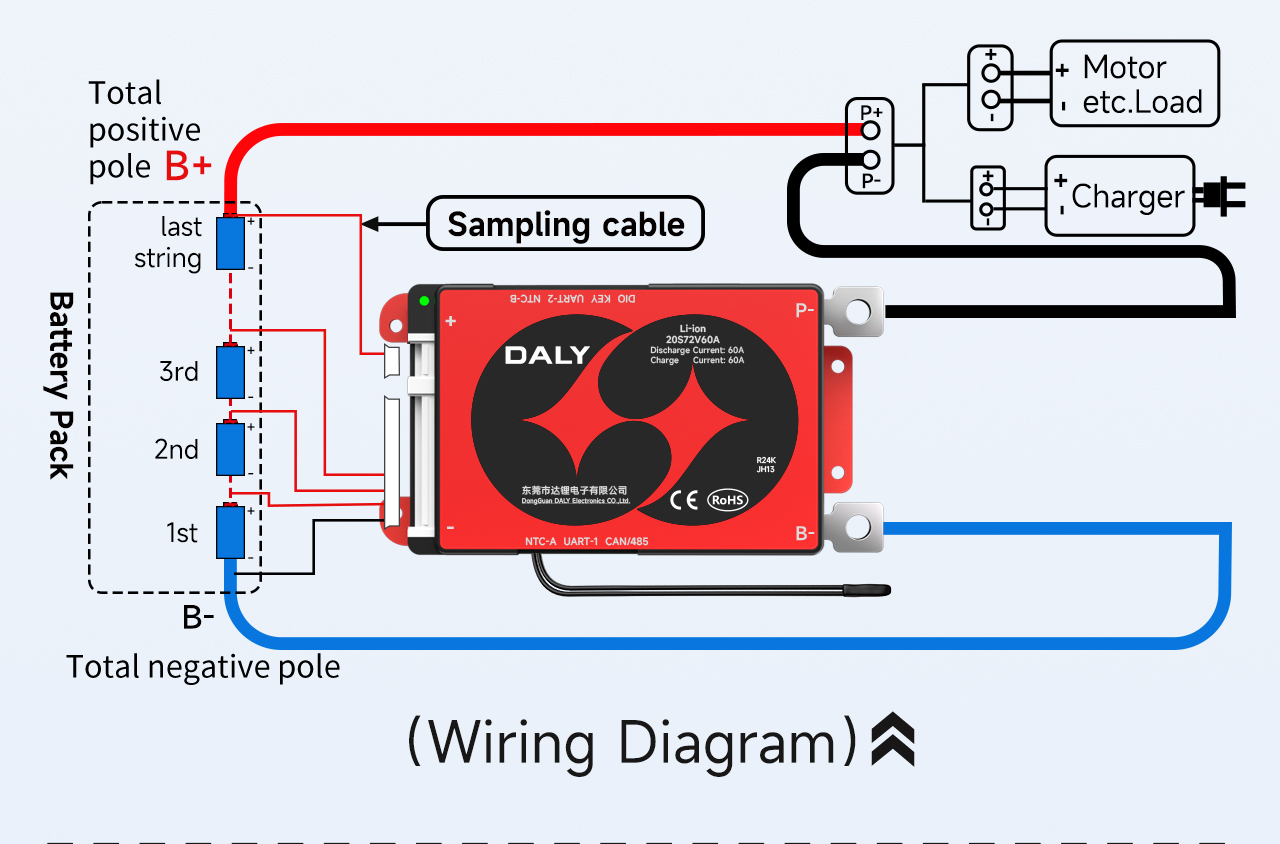

Откако се обезбеди дека заштитната табла е нормална, залепете ја сината b- жица на таблата за заштита на вкупната негативна b- на акумулаторот. П-линијата на таблата за заштита е залепена на негативниот пол на полнење и празнење.
По заварувањето, проверете дали напонот на таблата за презаситеност е во согласност со напонот на батеријата.

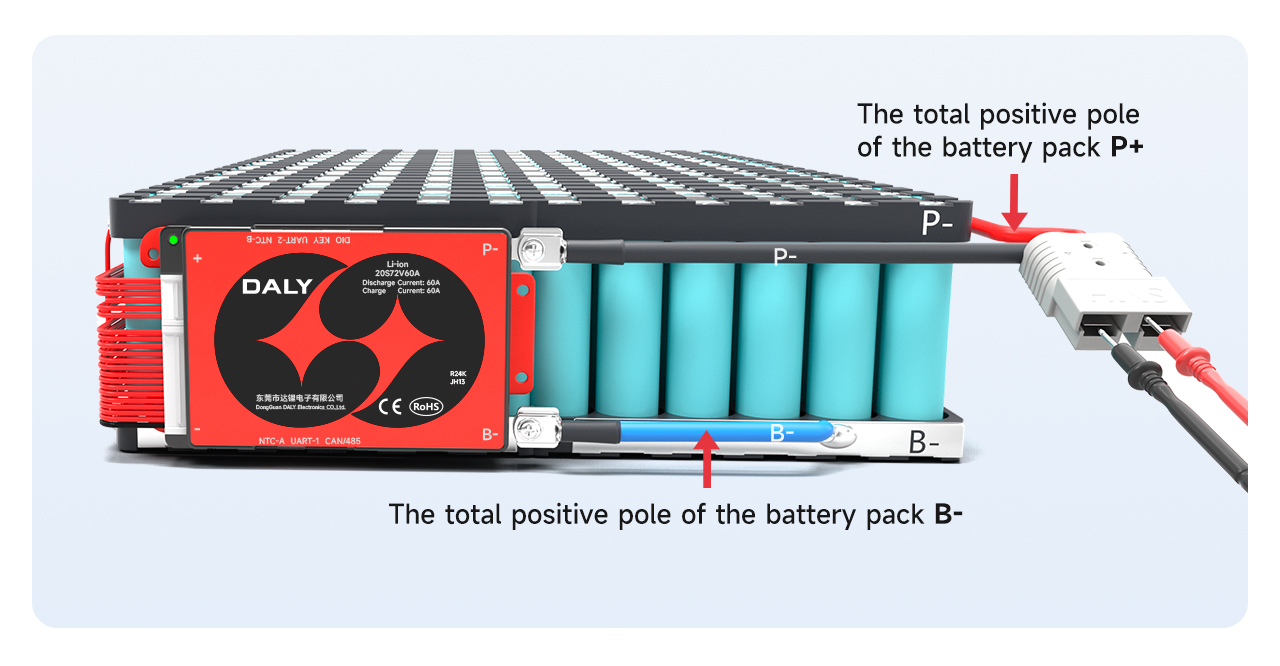

Откријте го напонот на над-таблата: (b-, p+) напон = (p-, p+) напон
Позитивниот пол на полнење и празнење е директно поврзан со вкупниот позитивен пол на акумулаторот.
Белешка: Пристаништето за полнење и пристаништето за празнење на таблата за заштита на Сплит се одделени, а дополнителната C-линија (обично означена со жолта) треба да биде поврзана со негативниот пол на полначот; П-линијата е поврзана со негативниот пол на празнење.

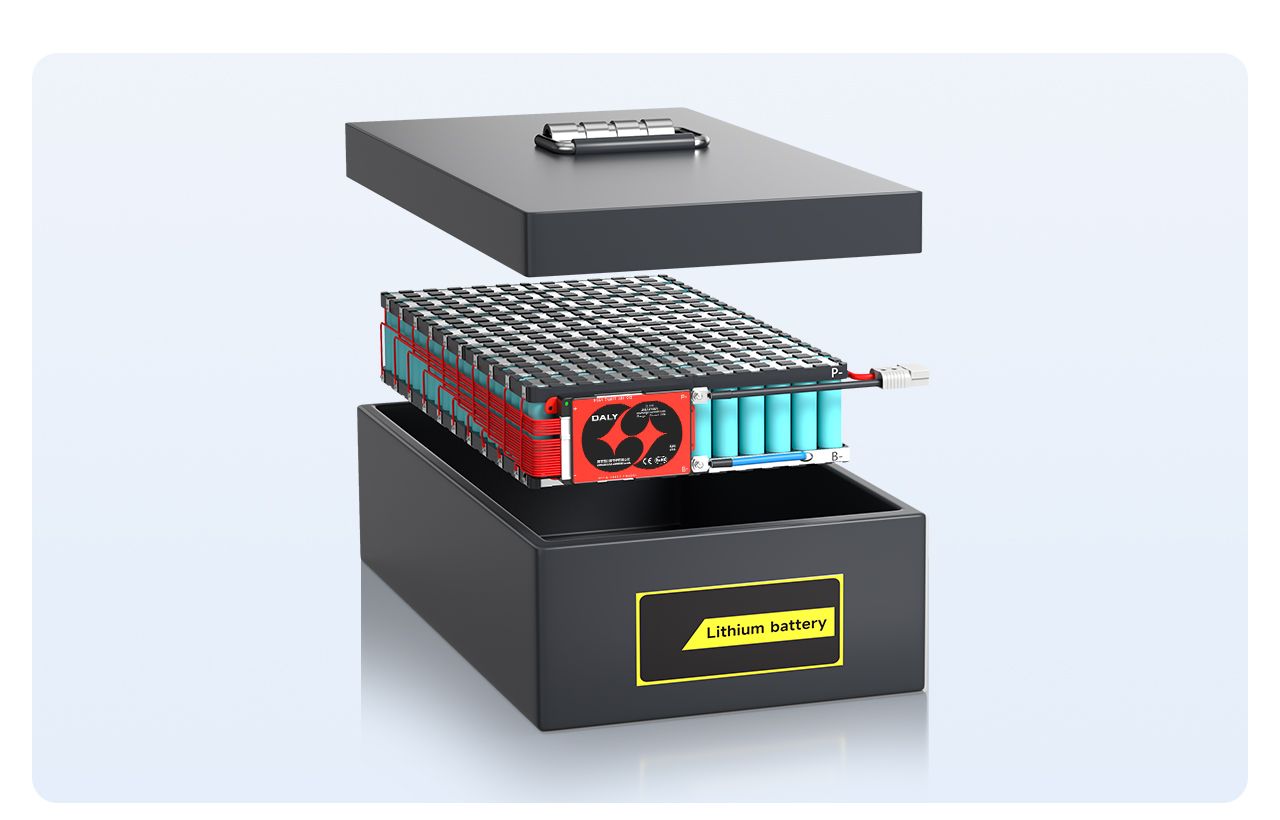

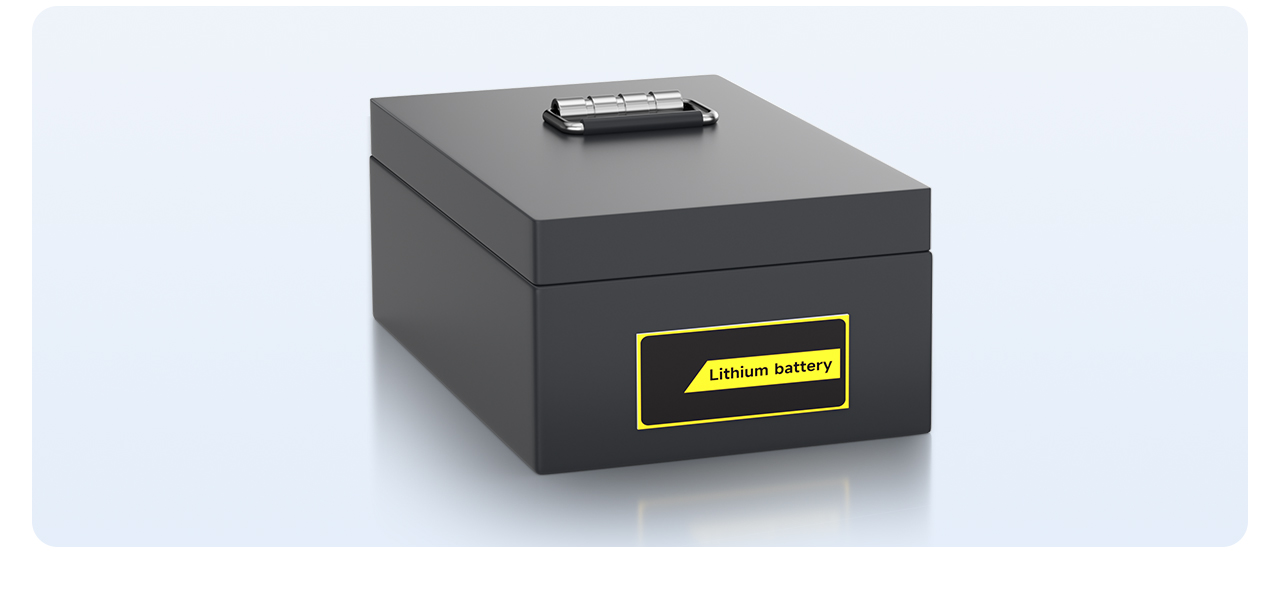

Конечно, ставете го пакетот за батерии во кутијата за батерии и се склопи готовиот пакет на батерии
