Стандарден и паметен туторијал за жици од 3S BMS
Земи а3S12p18650 батерии како пример.

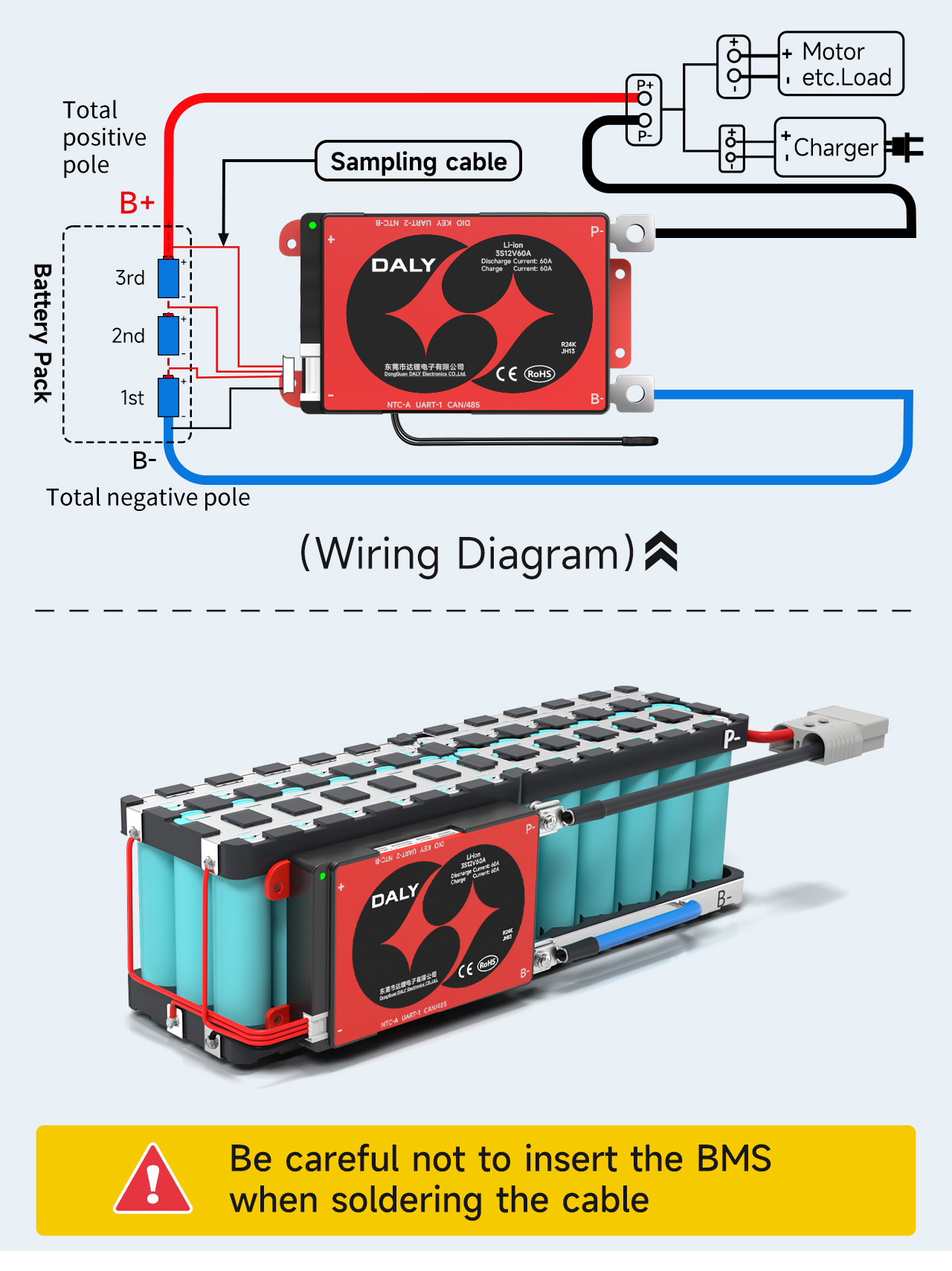

Бидете внимателни да не ја вметнувате заштитната табла при лемење на кабелот.
Ⅰ. Означете го редоследот на линиите за земање мостри
3s BMS со 4pin

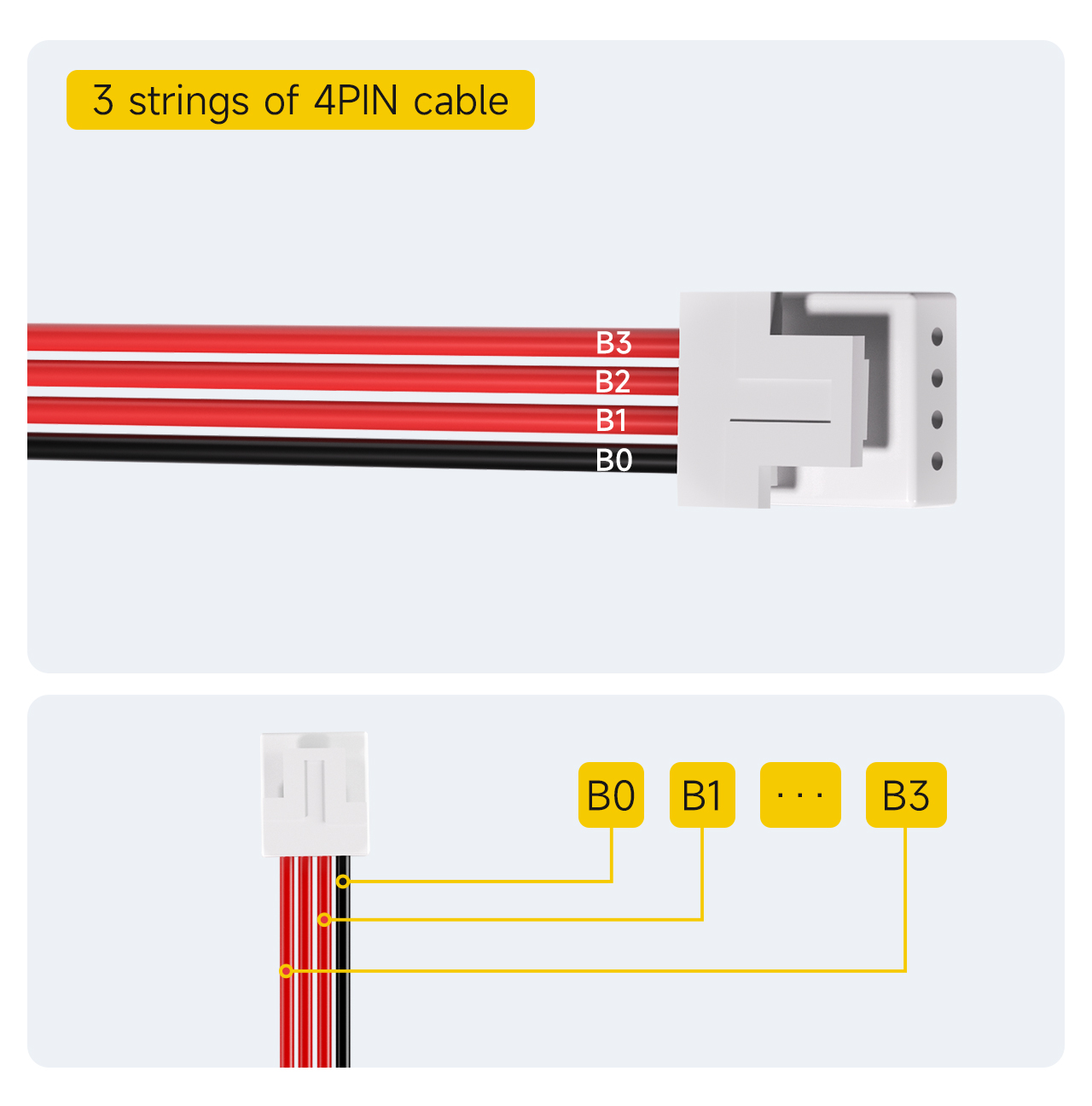

Белешка: Стандардниот кабел за земање примероци за конфигурација на таблата за заштита од 3 жици е 4pin.
1. Означете го црниот кабел како B0.
2. Првиот црвен кабел до црниот кабел е означен како Б1.
... (и така натаму, обележано последователно)
4. До последниот црвен кабел, означен како Б3.

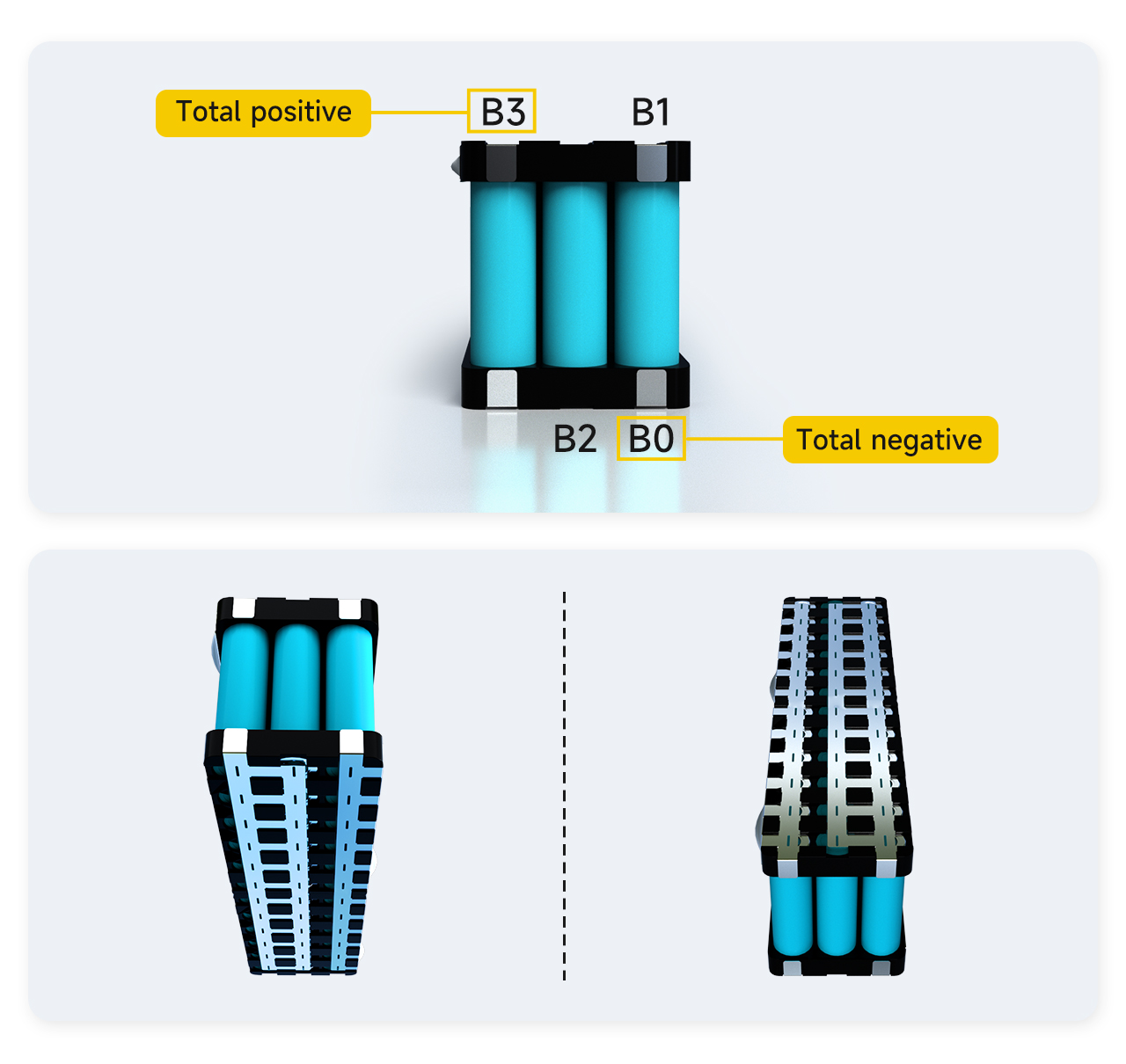

Ⅱ.Означете го редоследот на точките за заварување на батеријата
Пронајдете ја положбата на соодветната точка на заварување на кабелот, прво обележете ја положбата на соодветната точка на батеријата.
1. Вкупниот негативен пол на батеријата е обележан како Б0.
2. Врската помеѓу позитивниот пол на првата низа батерии и негативниот пол на втората низа батерии е означена како Б1.
3. Врската помеѓу позитивниот пол на втората низа батерии и негативниот пол на третата низа батерии е означена како Б2.
4. Позитивната електрода на 3 -тата низа на батеријата е означена како Б3.
Белешка: Бидејќи батеријата има вкупно 3 жици, Б3 е исто така вкупниот позитивен пол на акумулаторот. Ако Б3 не е вкупната позитивна фаза на батеријата, докажува дека редоследот на обележување е погрешен и мора повторно да се провери и обележува.

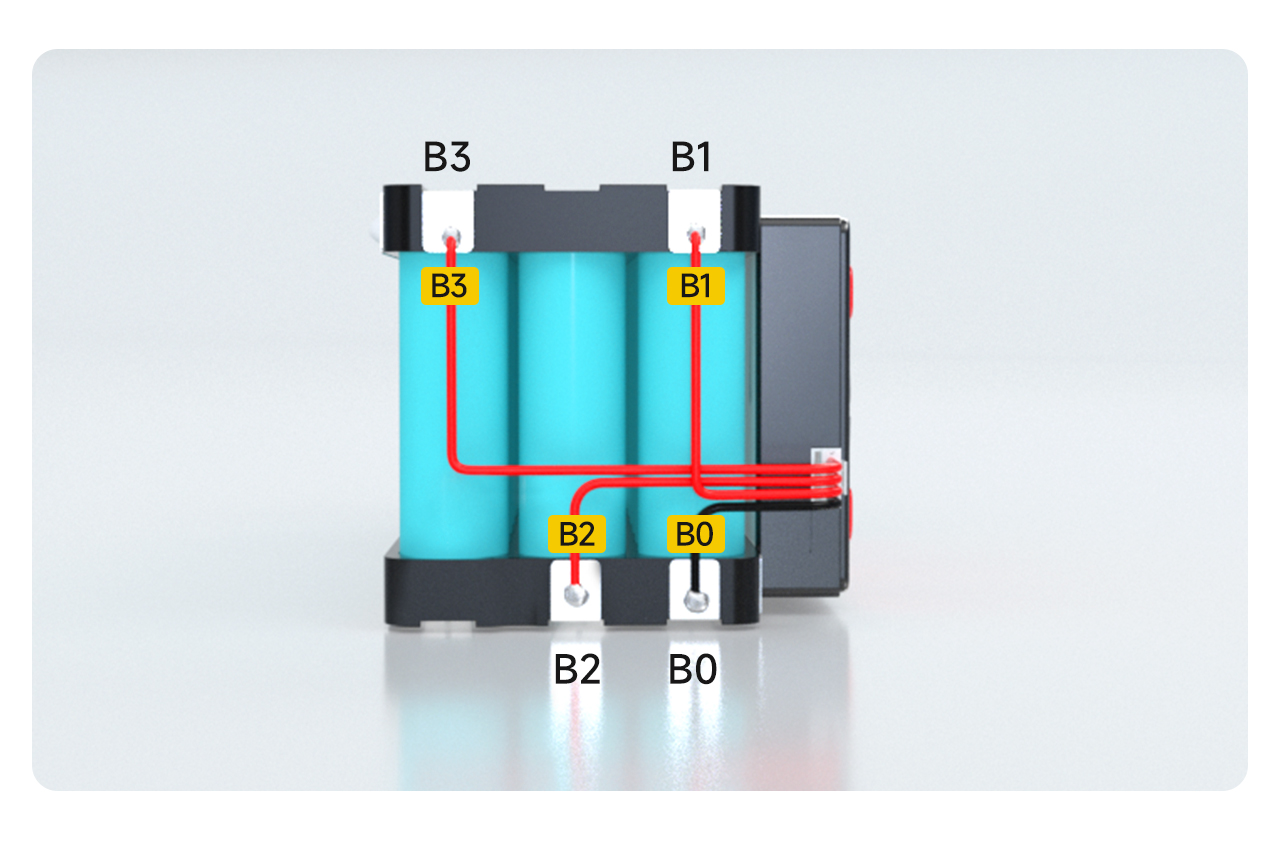

Ⅲ.Лемење и жици
1. Б0 на кабелот е залепен на позицијата Б0 на батеријата.
2. Кабелот Б1 е залепен на позицијата Б1 на батеријата.
3. Кабелот Б2 е залепен на позицијата Б2 на батеријата.
4. Кабелот Б3 е залепен на позицијата Б3 на батеријата.
Ⅳ. Откривање на напон

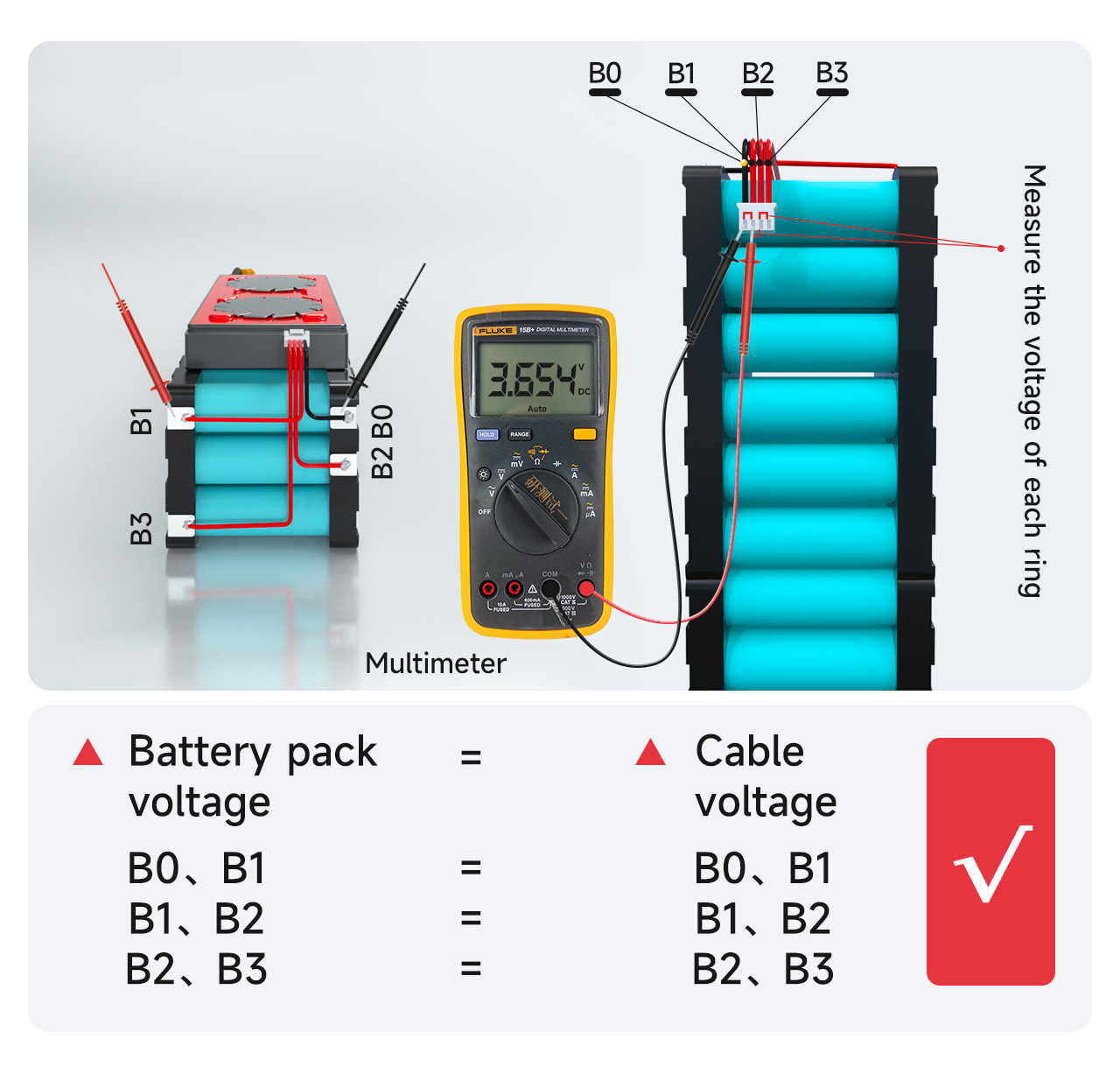

Измерете го напонот помеѓу соседните кабли со мултиметар за да потврдите дека точниот напон се собира од каблите.
Измерете дали напонот на кабелот Б0 до Б1 е еднаков на напонот на батеријата Б0 до Б1. Ако е еднакво, докажува дека колекцијата на напон е точна. Ако не, докажува дека линијата за собирање е слабо заварена, а кабелот треба повторно да се заварува. По аналогија, измерете дали напоните на другите жици се собрани правилно.
2. Разликата на напон на секоја низа не треба да надминува 1V. Ако надминува 1V, тоа значи дека има проблем со жиците и треба да го повторите претходниот чекор за откривање.
Ⅴ. СтрОткривање на квалитетот на таблата за рокекција
! Секогаш проверете дали е откриен точниот напон пред да ја вклучите таблата за заштита!

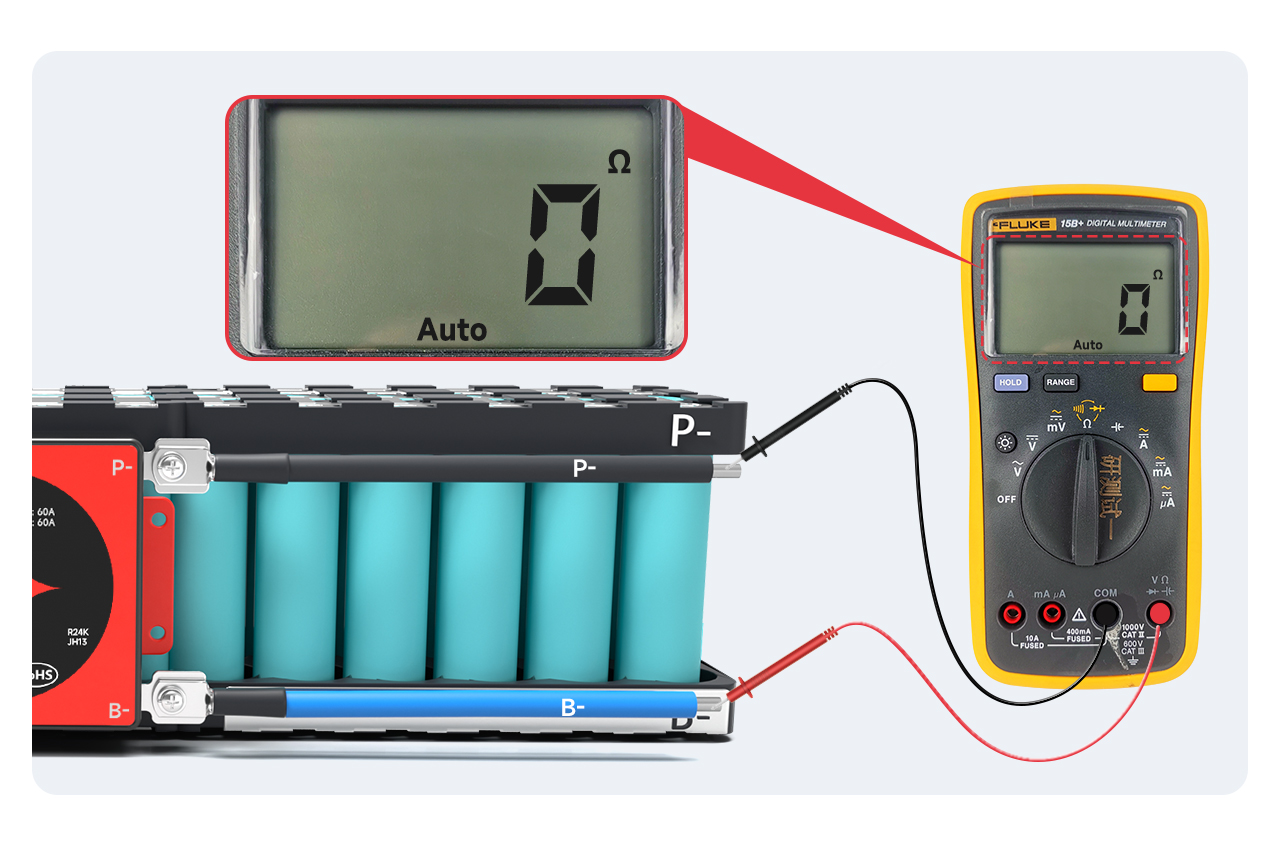

Наместете го мултиметарот на нивото на внатрешна отпорност и измерете ја внатрешната отпорност помеѓу Б- и П-. Ако внатрешниот отпор е поврзан, докажува дека таблата за заштита е добра.
Белешка: Може да ја процените спроводливоста со прегледување на внатрешната вредност на отпорот. Внатрешната вредност на отпорот е 0Ω, што значи спроводливост. Поради грешката на мултиметарот, генерално, помалку од 10MΩ значи спроводливост; Можете исто така да го прилагодите мултиметарот на зуи. Може да се слушне звучен звук.
Забелешка:
1. Заштитната табла со мек прекинувач треба да обрне внимание на спроводливоста на прекинувачот кога прекинувачот е затворен.
2. Ако Одборот за заштита не спроведува, ве молиме запрете го следниот чекор и контактирајте го персоналот за продажба за обработка.
Ⅵ.Поврзете ја излезната линија

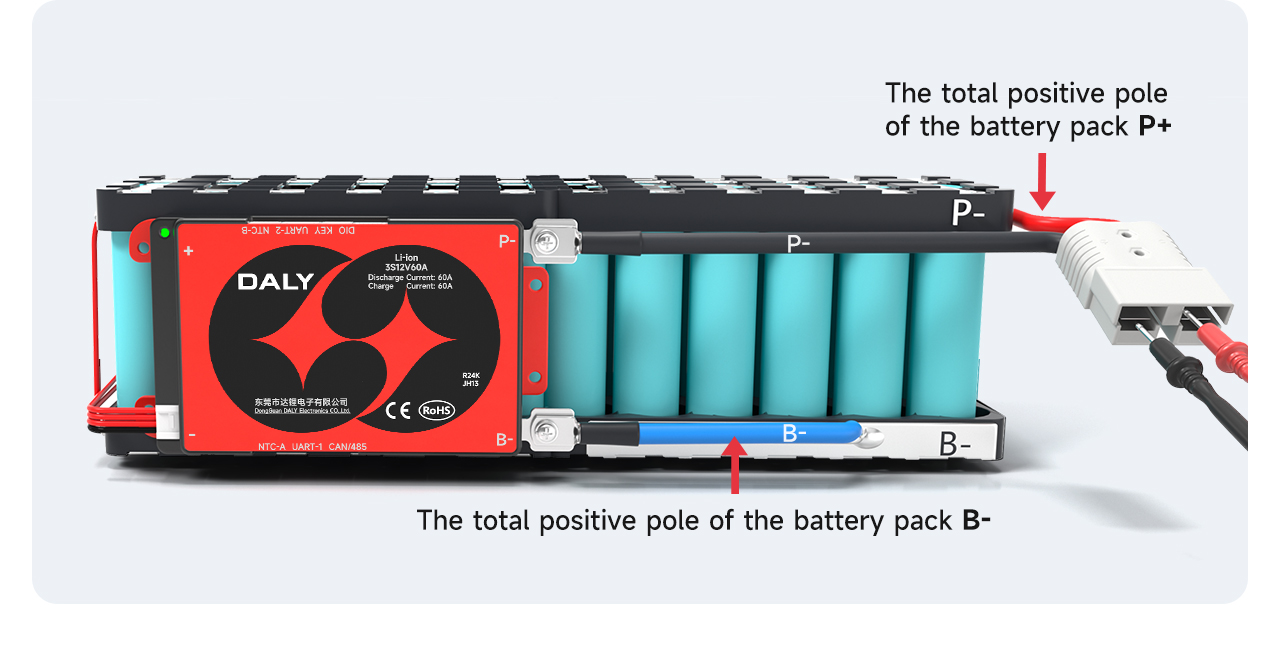

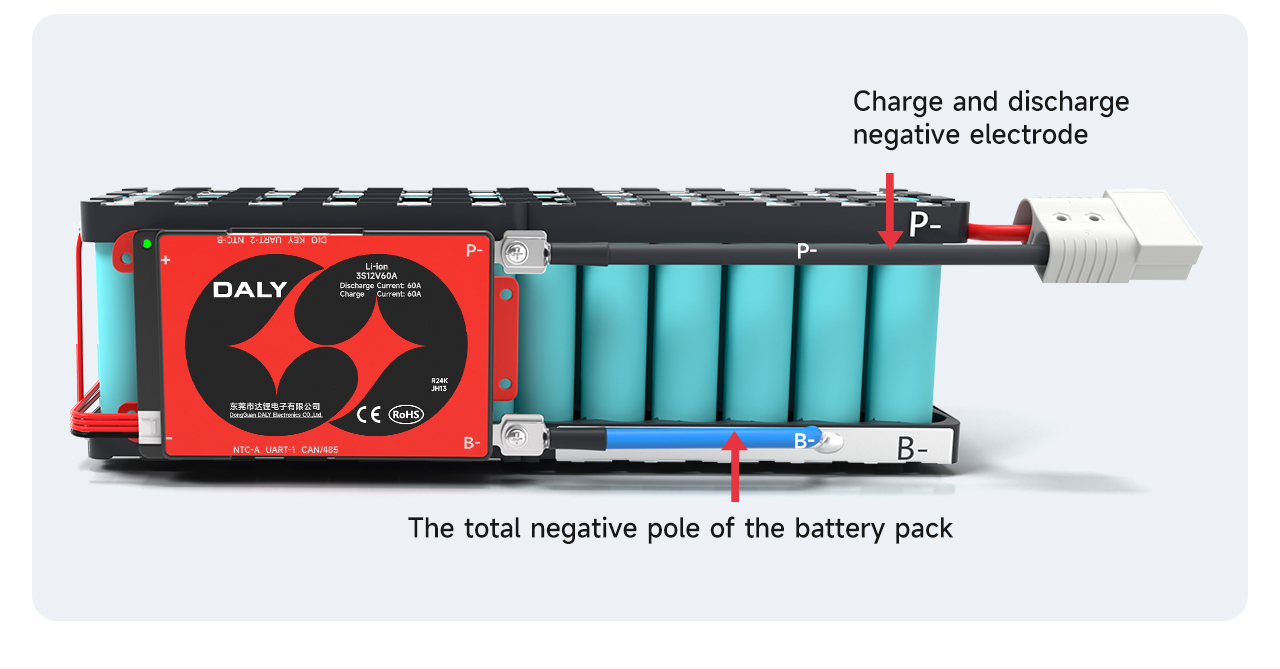

Откако се обезбеди дека заштитната табла е нормална, залепете ја сината b- жица на таблата за заштита на вкупната негативна b- на акумулаторот. П-линијата на таблата за заштита е залепена на негативниот пол на полнење и празнење.
По заварувањето, проверете дали напонот на таблата за презаситеност е во согласност со напонот на батеријата.
Белешка: Пристаништето за полнење и пристаништето за празнење на таблата за заштита на Сплит се одделени, а дополнителната C-линија (обично означена со жолта) треба да биде поврзана со негативниот пол на полначот; П-линијата е поврзана со негативниот пол на празнење.

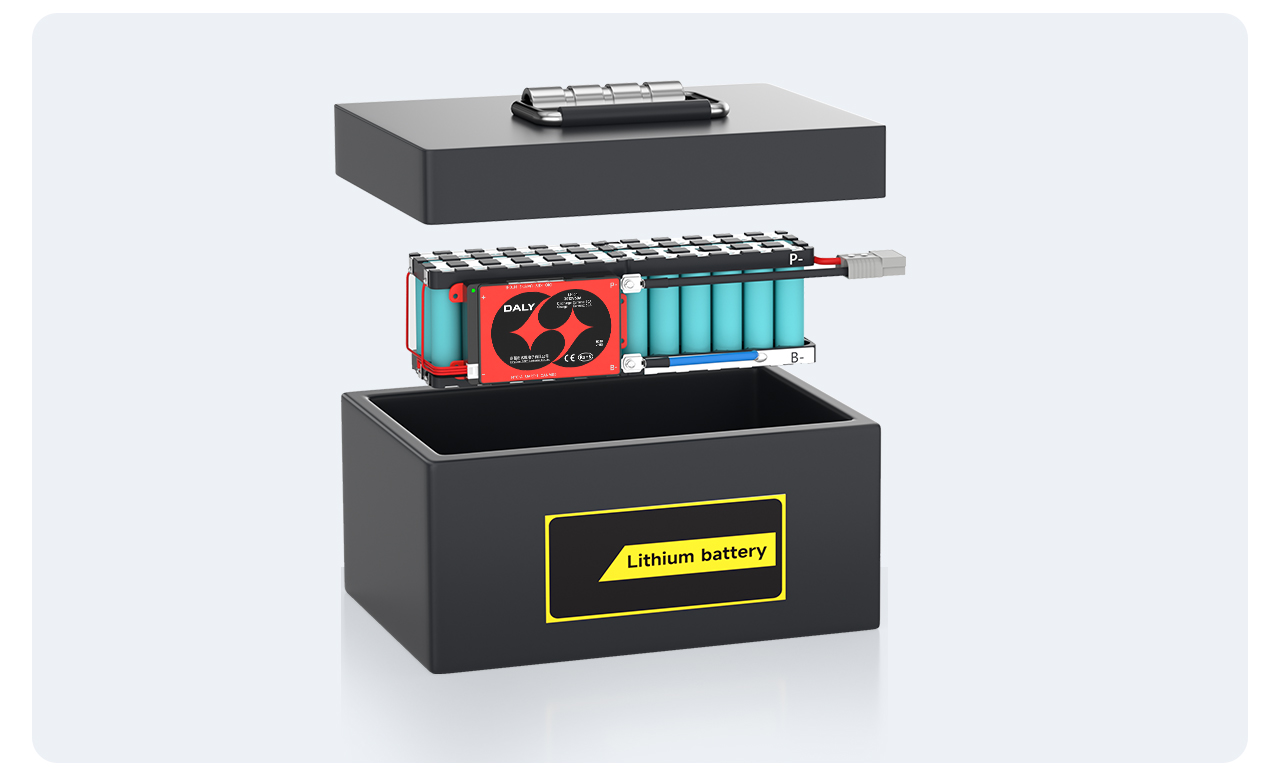

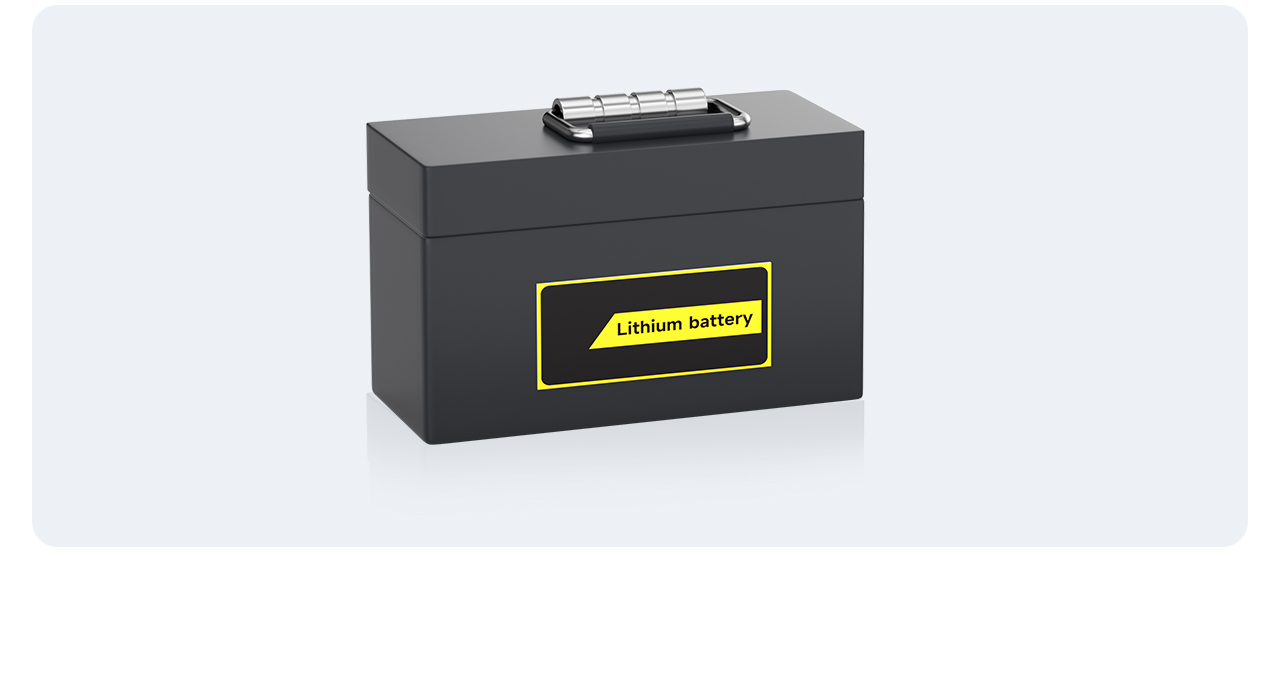

Конечно, ставете го пакетот на батеријата во кутијата за батерии и се собра завршен пакет на батерии.
