Упатство за поврзување со стандардни и паметни 8S BMS

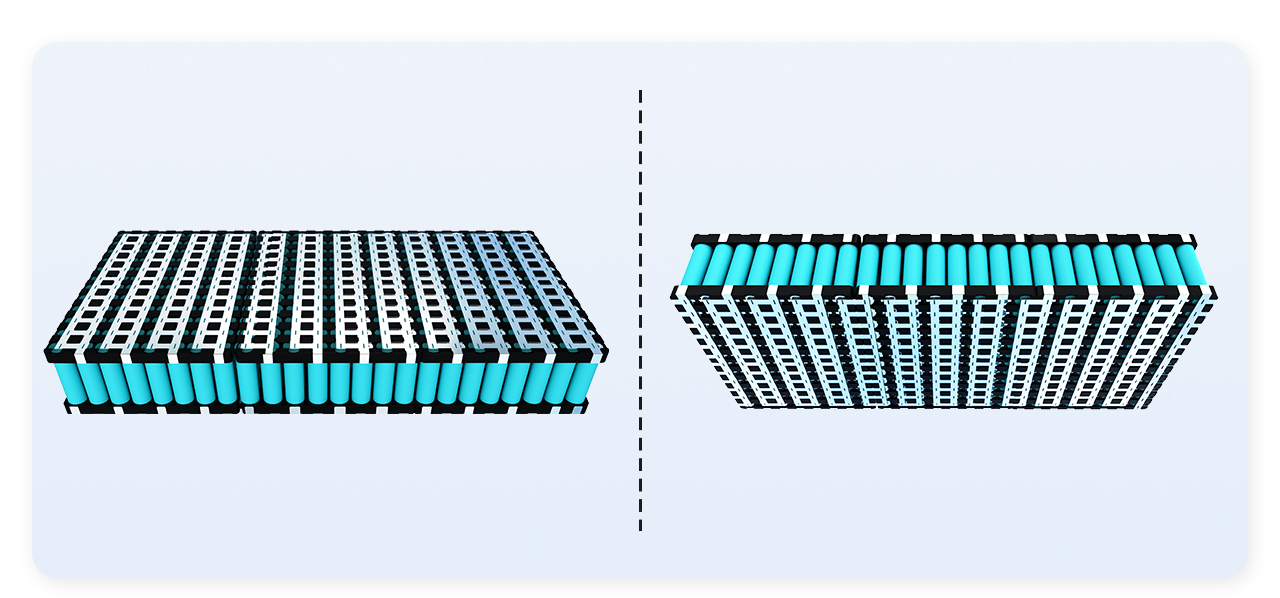

Земете 24 сериски и 12 паралелни батерии од 18650 како пример

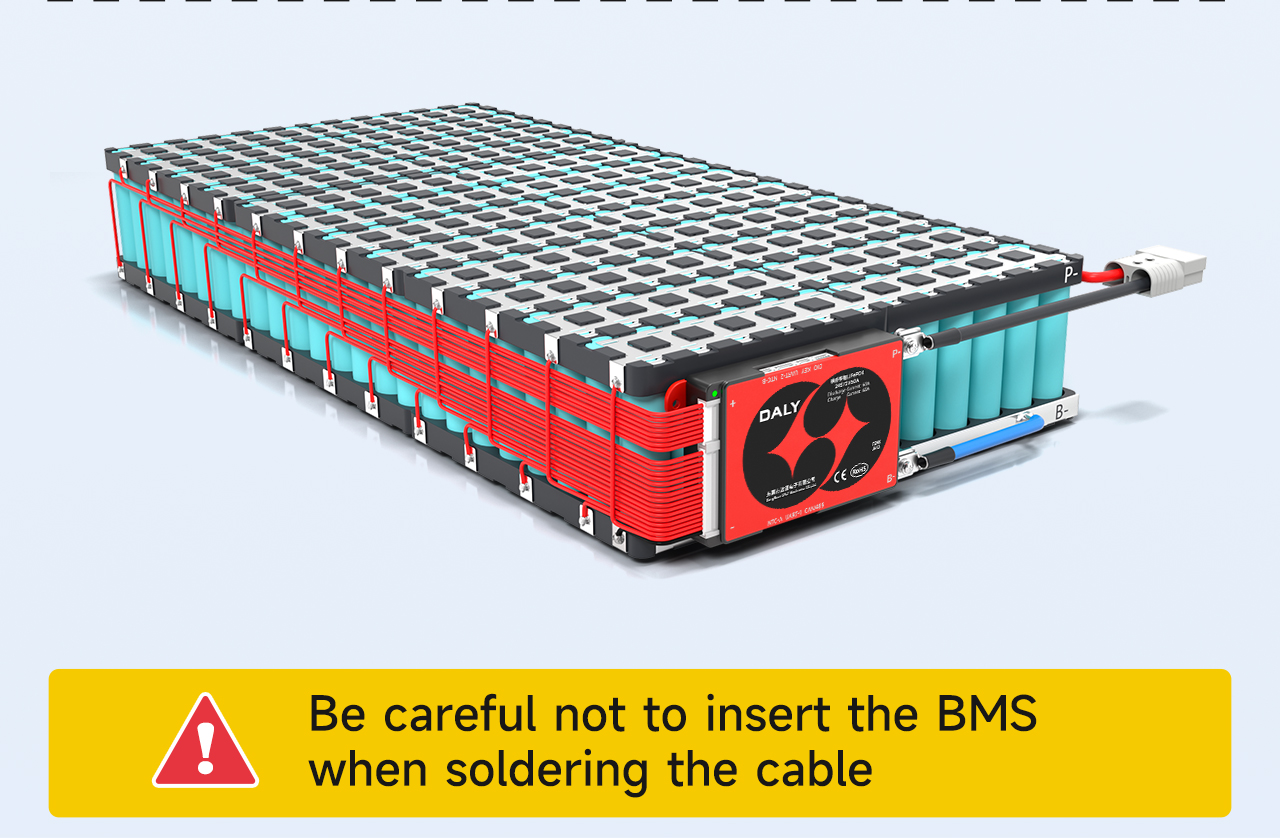

Внимавајте да не ја вметнете заштитната плоча кога го лемете кабелот
Ⅰ. Обележете го редоследот на линиите за земање примероци

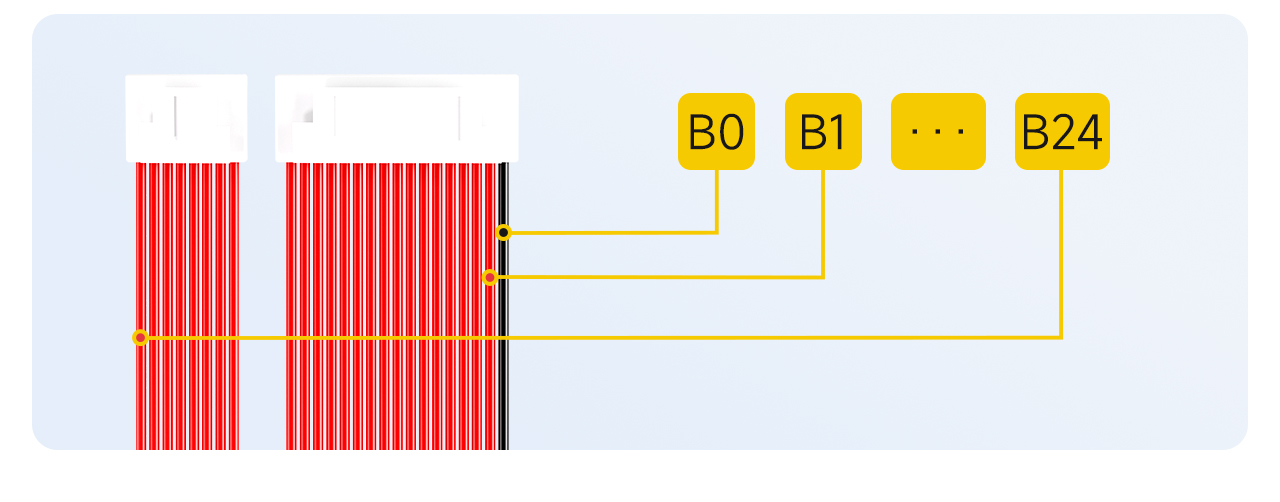

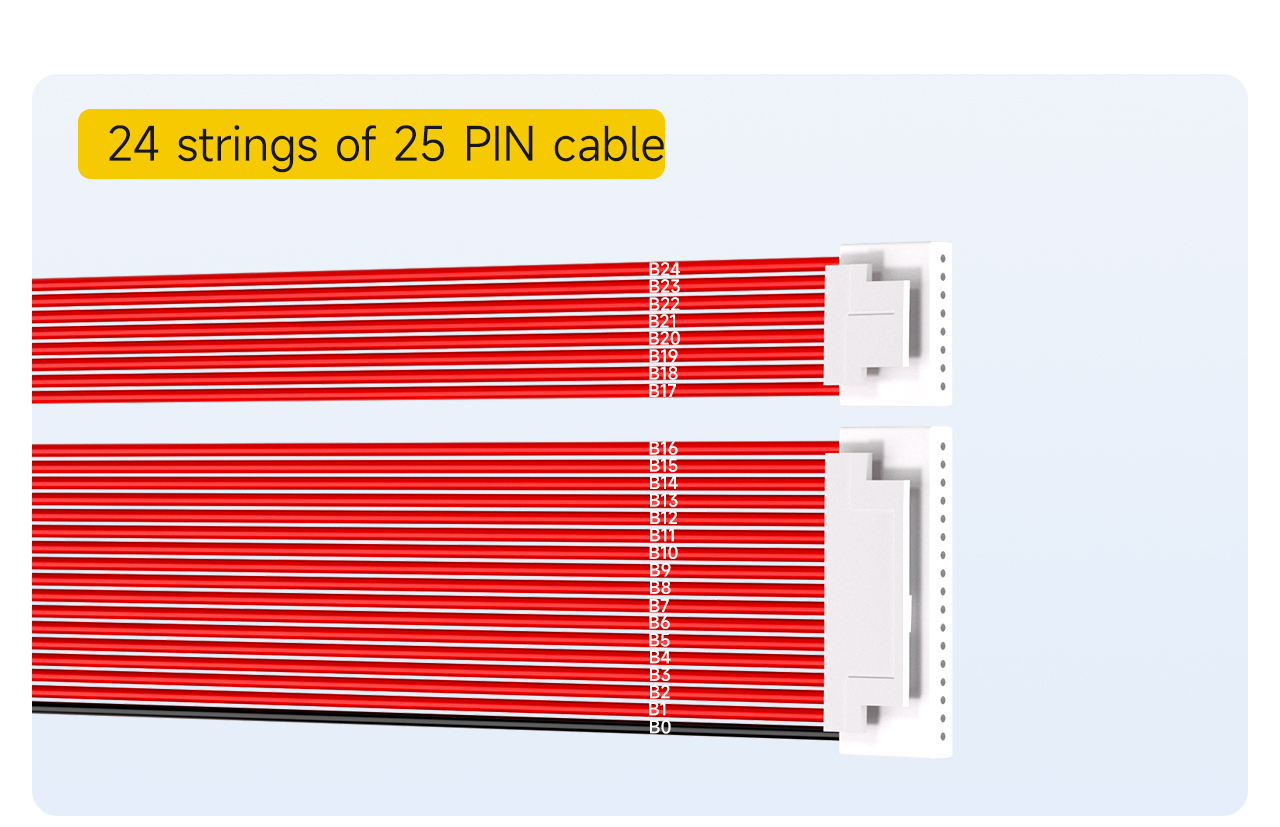

24 жици на25ПИН-кабел
Забелешка: Стандардниот кабел за земање примероци за24-конфигурацијата на таблата за заштита на жици е25ПИН.
1. Обележете го црниот кабел како B0.
2. Првиот црвен кабел до црниот кабел е означен како B1
... (и така натаму, означени последователно)
25. До последниот црвен кабел, означен како Б24.
Ⅱ. Обележете го редоследот на точките за заварување на батериите

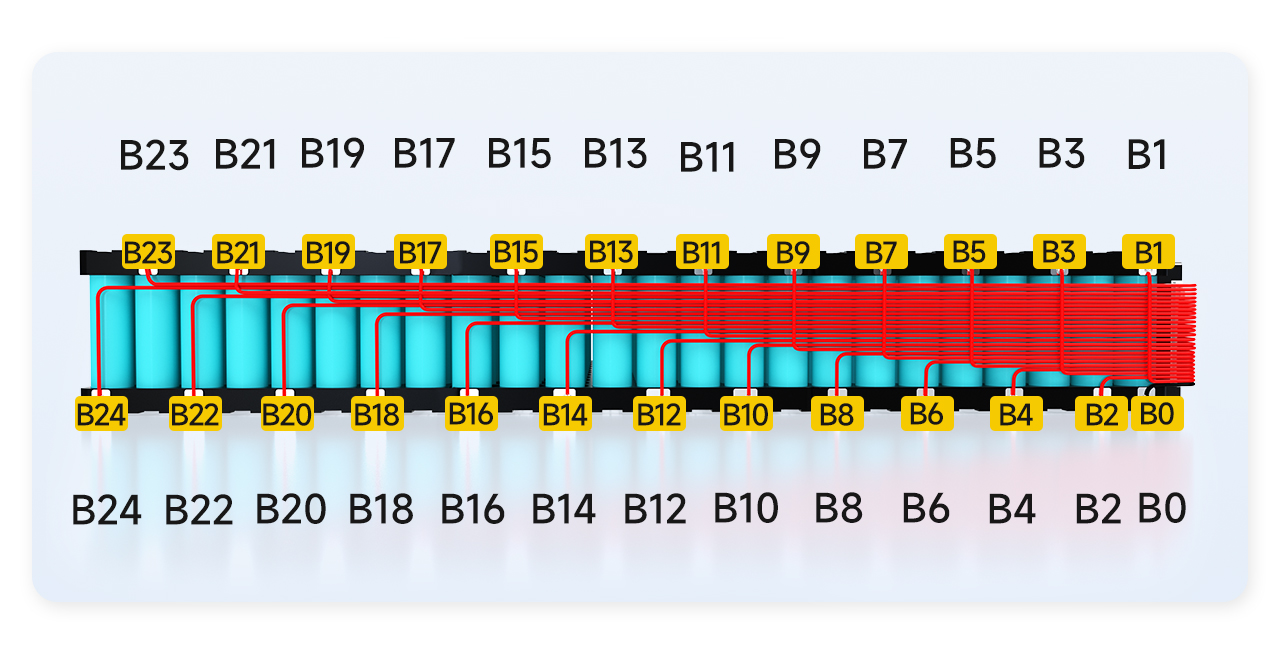

Најдете ја позицијата на соодветната точка на заварување на кабелот, прво означете ја позицијата на соодветната точка на батеријата

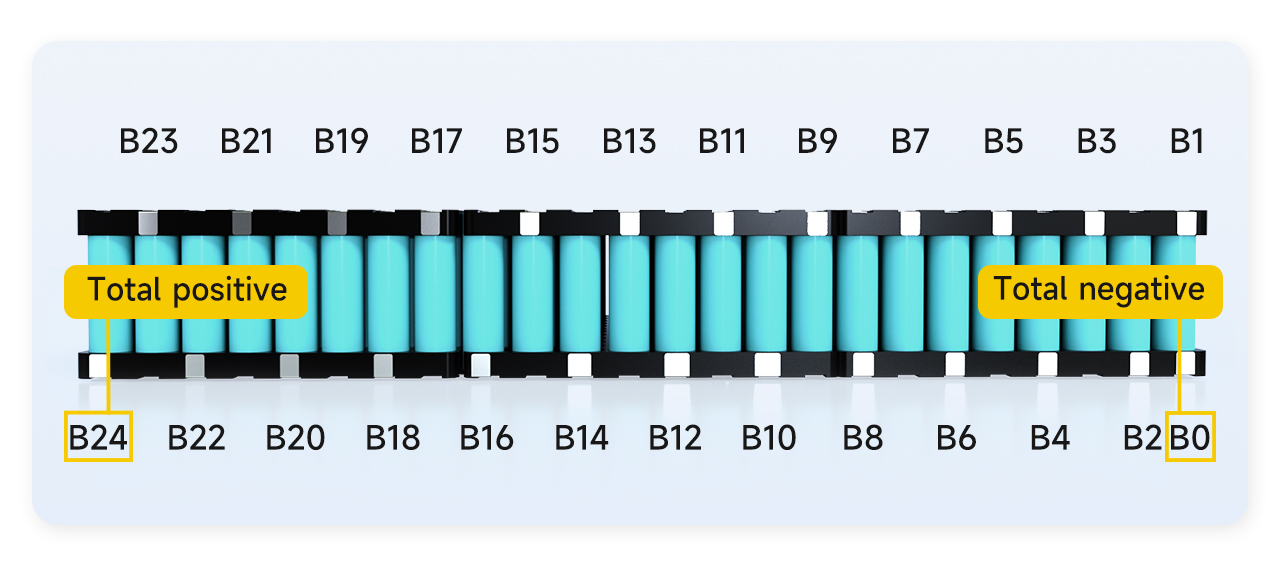

1. Вкупниот негативен пол на батерискиот пакет е означен како B0
2. Врската помеѓу позитивниот пол на првата низа батерии и негативниот пол на втората низа батерии е означена како B1
3. Врската помеѓу позитивниот пол на втората низа батерии и негативниот пол на третата низа батерии е означена како Б2
... (и така натаму)
24. Врската помеѓу позитивниот пол на23низата на батеријата и негативниот пол на24Низата на батеријата е означена како B23.
25. Позитивната електрода на 24-та низа на батеријата е означена како B24.
Забелешка: Бидејќи батерискиот пакет има вкупно 24 жици, B24 е и вкупниот позитивен пол на батерискиот пакет. Ако B24 не е вкупната позитивна фаза на батерискиот пакет, тоа докажува дека редоследот на означување е погрешен и мора повторно да се провери и означи.
Ⅲ. Лемење и жици
1. B0 на кабелот се залемени на положбата B0 на батеријата.
2. Кабелот B1 е залепен на положбата B1 на батеријата.
... (и така натаму, заварување во низа)
25. Кабелот B24 е залепен на положбата B24 на батеријата.
Ⅳ. Напон за откривање

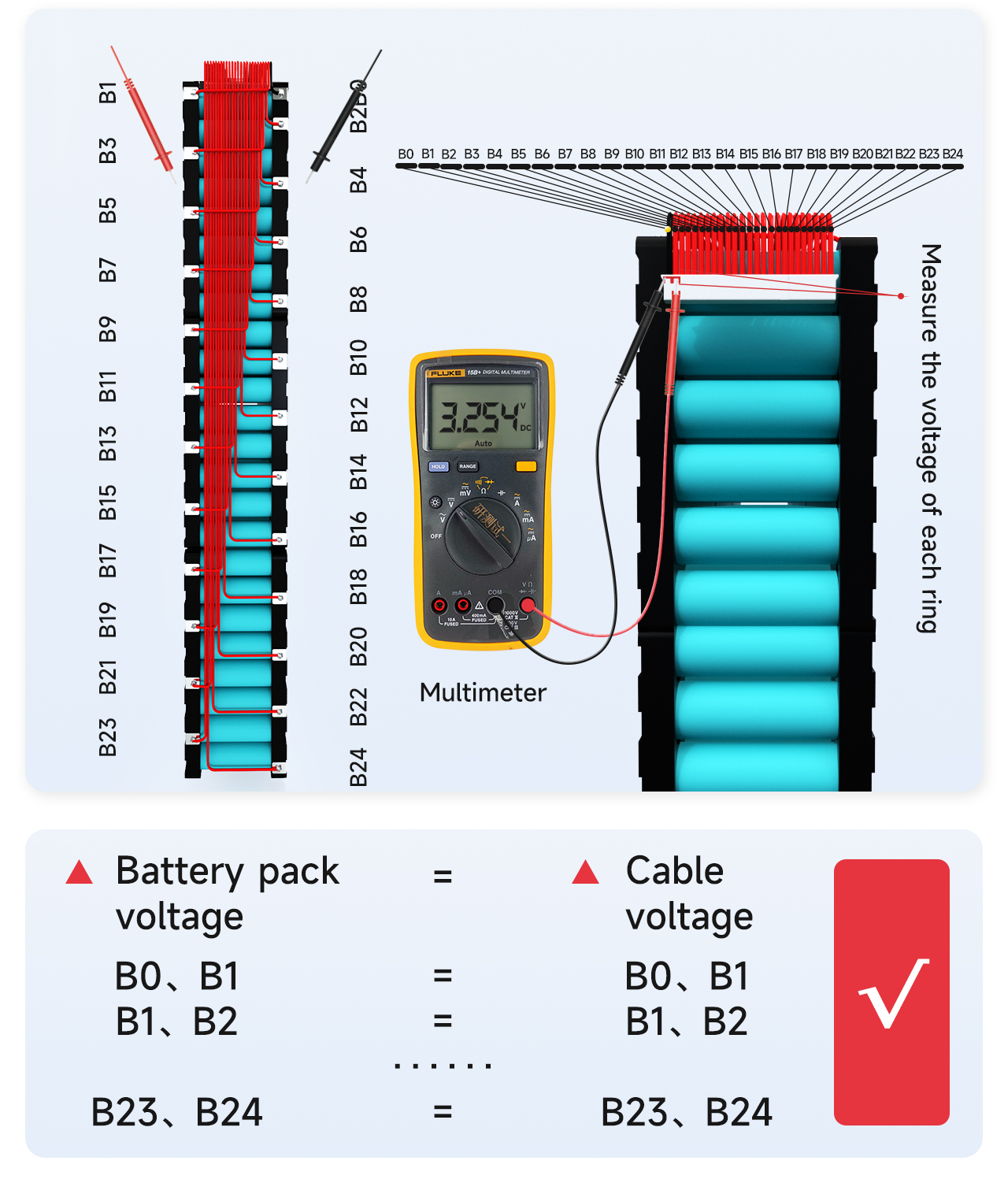

Измерете го напонот помеѓу соседните кабли со мултиметар за да потврдите дека точниот напон е собран од каблите.
1. Измерете дали напонот на кабелот B0 до B1 е еднаков на напонот на батерискиот пакет B0 до B1. Ако е еднаква, тоа докажува дека собирањето на напонот е точно. Ако не, тоа докажува дека линијата за собирање е слабо заварена, а кабелот треба повторно да се завари. По аналогија, измерете дали напоните на другите жици се правилно собрани.
2. Разликата на напонот на секоја низа не треба да надминува 1V. Ако надминува 1V, тоа значи дека има проблем со жиците и треба да го повторите претходниот чекор за откривање.
Ⅴ. Откривање на квалитетот на заштитната плоча
! Секогаш проверувајте дали е откриен точниот напон пред да ја вклучите заштитната плоча!

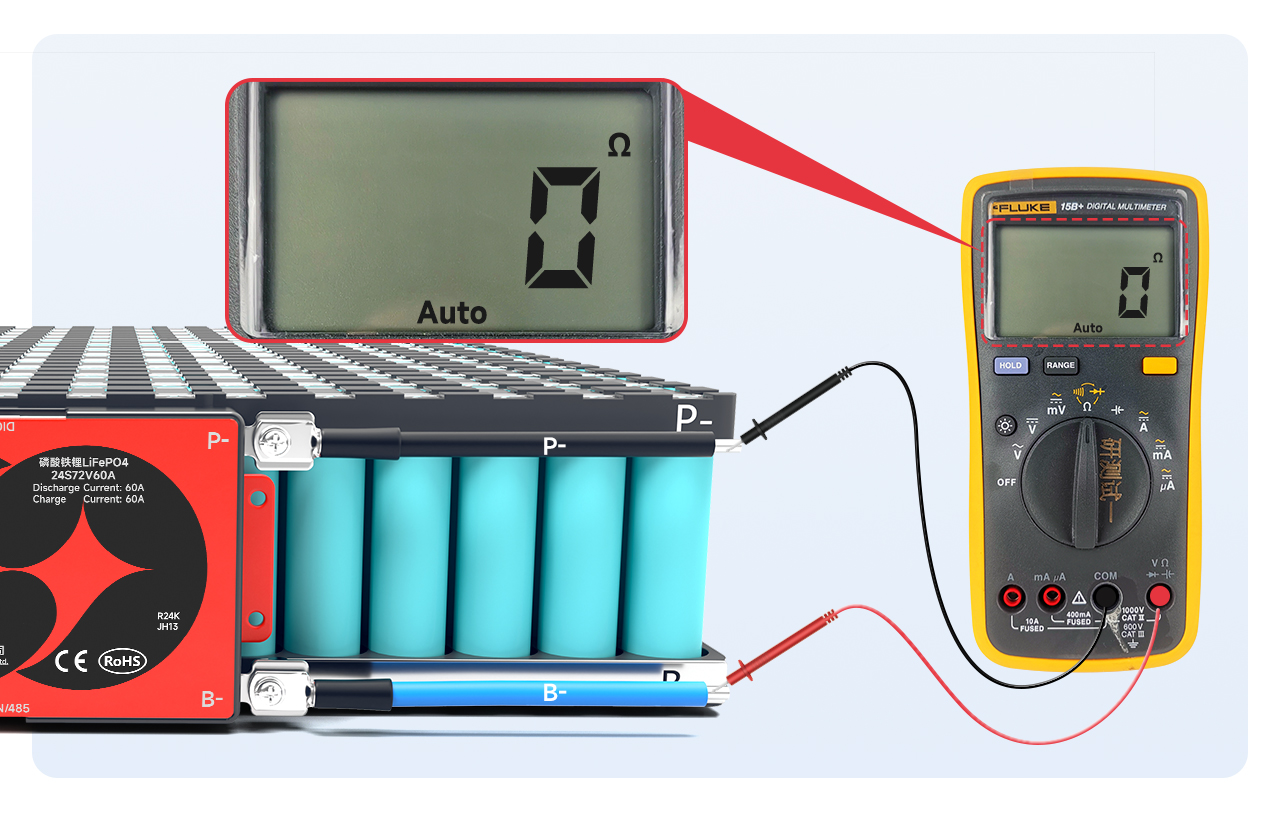

Прилагодете го мултиметарот на нивото на внатрешен отпор и измерете го внатрешниот отпор помеѓу B- и P-. Ако внатрешниот отпор е поврзан, тоа докажува дека заштитната табла е добра.
Забелешка: Можете да ја процените спроводливоста со гледање на вредноста на внатрешниот отпор. Вредноста на внатрешниот отпор е 0Ω, што значи спроводливост. Поради грешката на мултиметарот, генерално помалку од 10mΩ значи спроводливост; исто така можете да го прилагодите мултиметарот на звучникот. Се слуша звучен звук.
Забелешка:
1. Заштитната табла со мек прекинувач треба да внимава на спроводливоста на прекинувачот кога прекинувачот е затворен.
2. Ако заштитната табла не работи, ве молиме прекинете го следниот чекор и контактирајте го продажниот персонал за обработка.

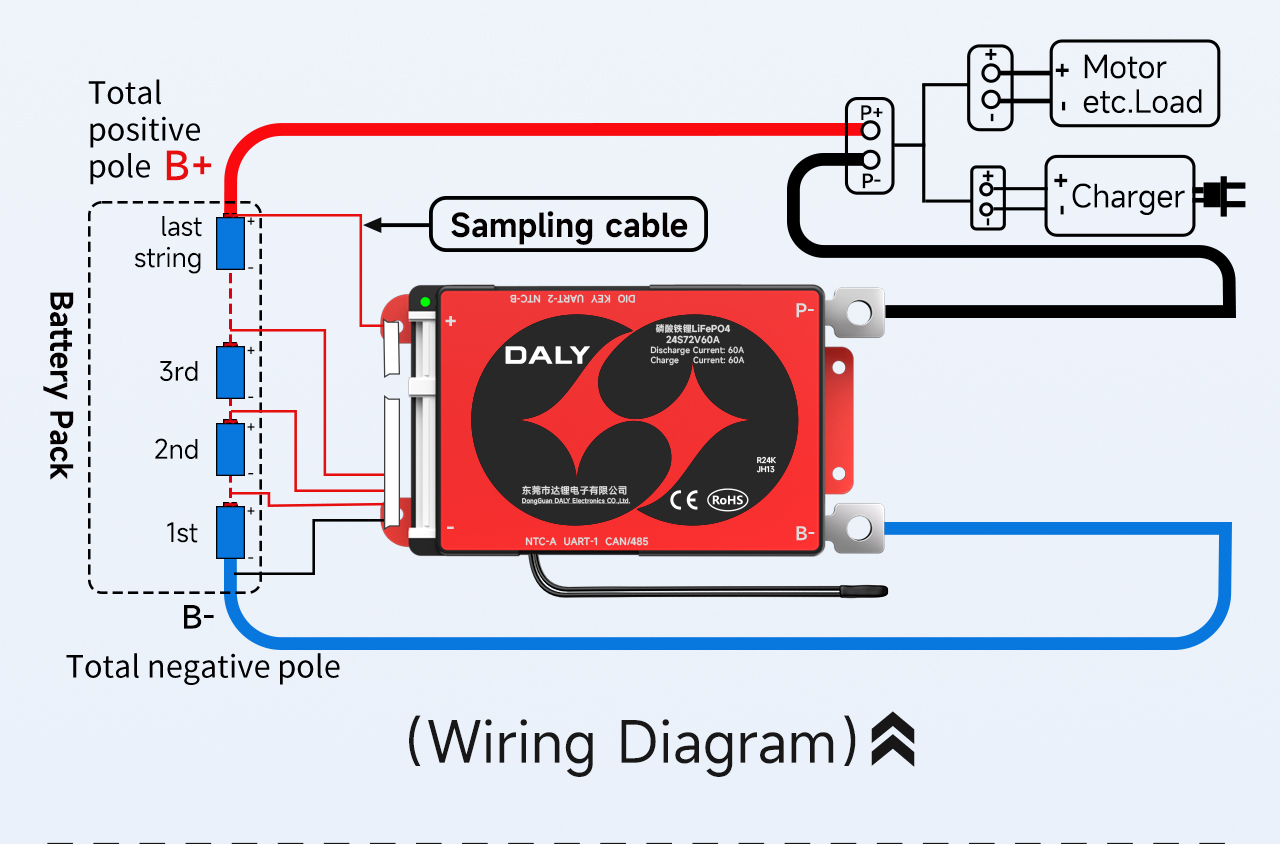

Ⅵ. Поврзете ја излезната линија

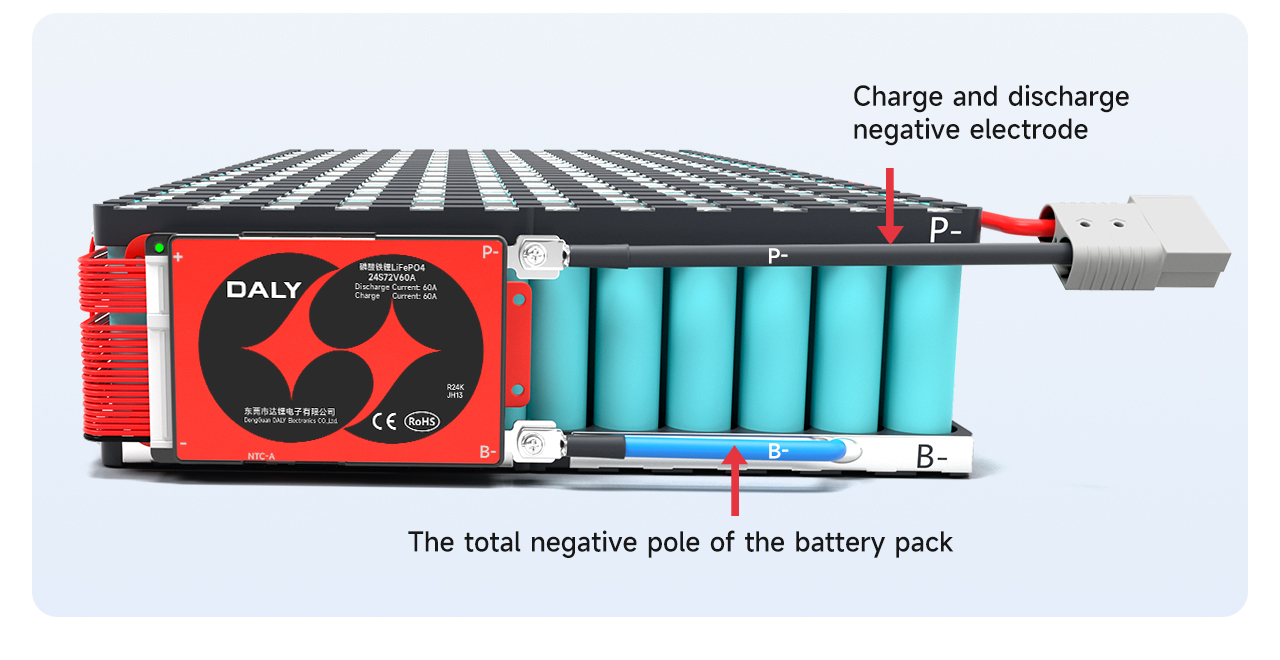

Откако ќе се уверите дека заштитната плоча е нормална, залемете ја сината жица B- на заштитната плоча на вкупниот негативен B- од батерискиот пакет. П-линијата на заштитната табла е залемена на негативниот пол на полнење и празнење.
По заварувањето, проверете дали напонот на таблата за прекумерна заштита е конзистентен со напонот на батеријата.
Откријте напон преку табла: (B-, P+) напон = (P-, P+) напон

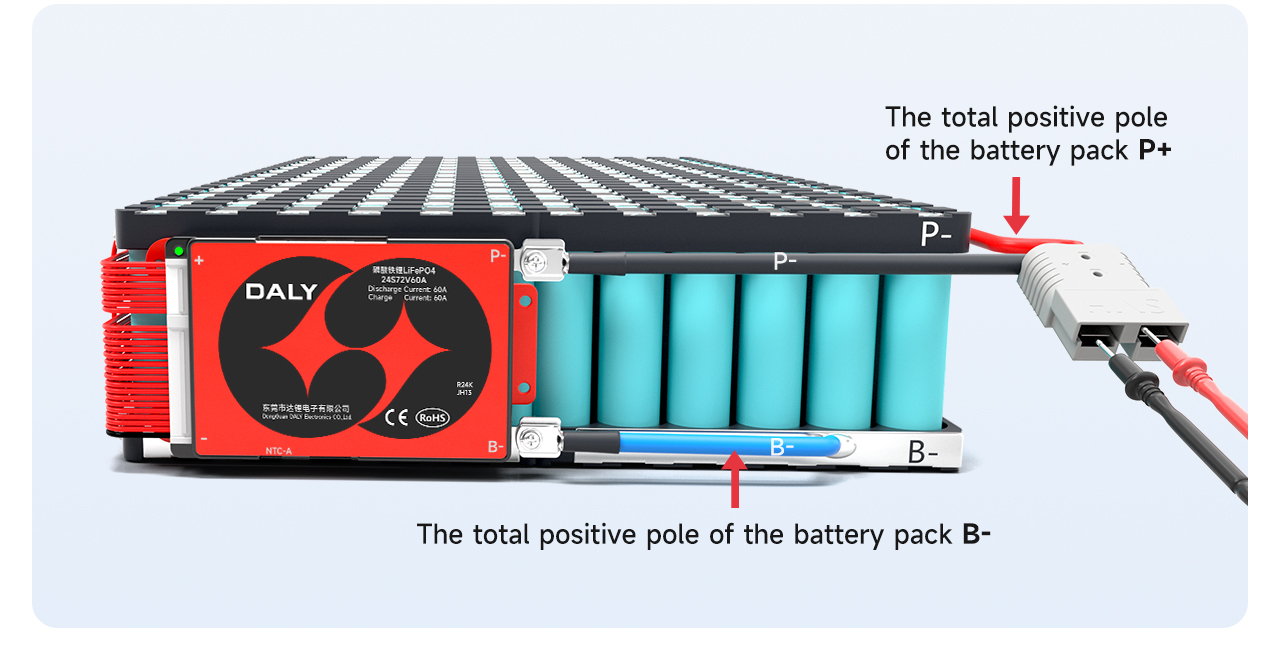

Позитивниот пол на полнење и празнење е директно поврзан со вкупниот позитивен пол на батерискиот пакет.
Забелешка: Приклучокот за полнење и отворот за празнење на заштитната табла за расцеп се одвоени, а дополнителната линија C (обично означена со жолта) треба да се поврзе со негативниот пол на полначот; P-линијата е поврзана со негативниот пол на празнењето.

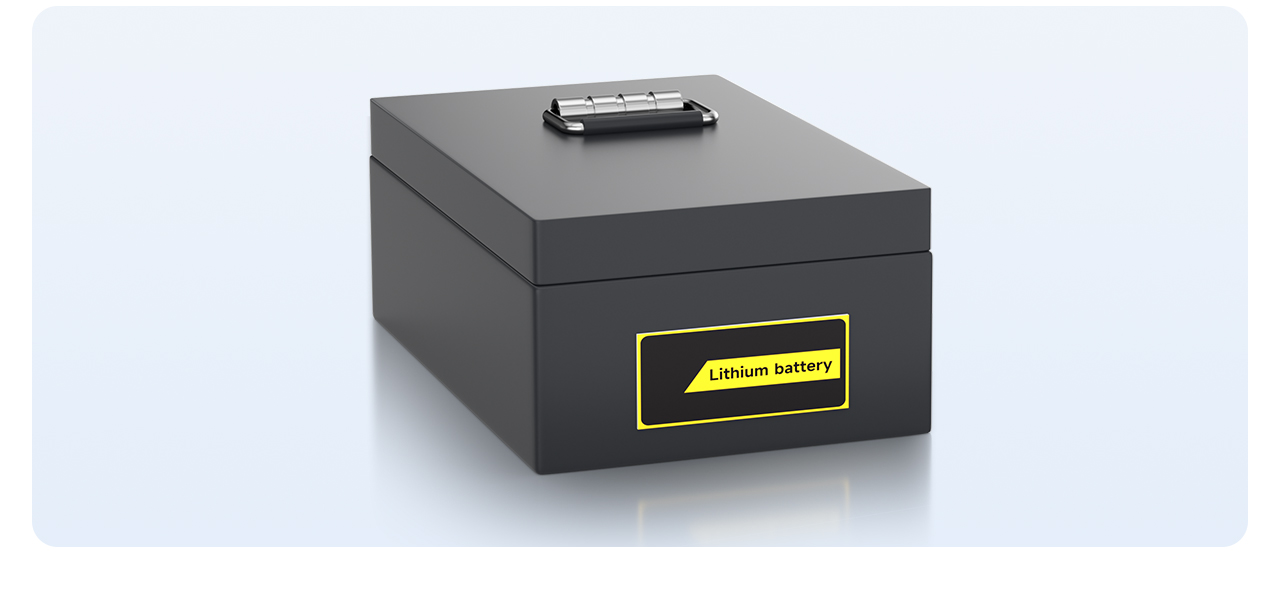

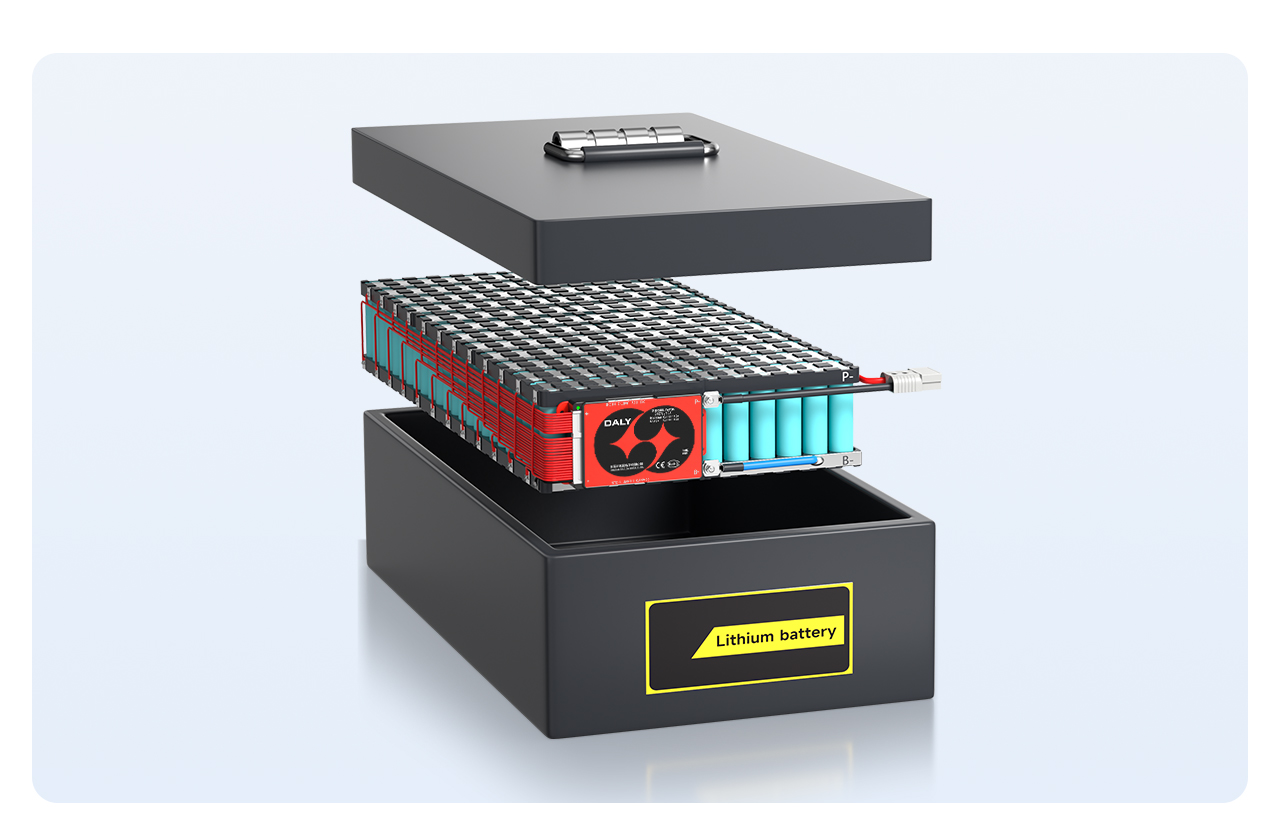

Конечно, ставете го батерискиот пакет во кутијата за батерии и се составува готов батериски пакет
